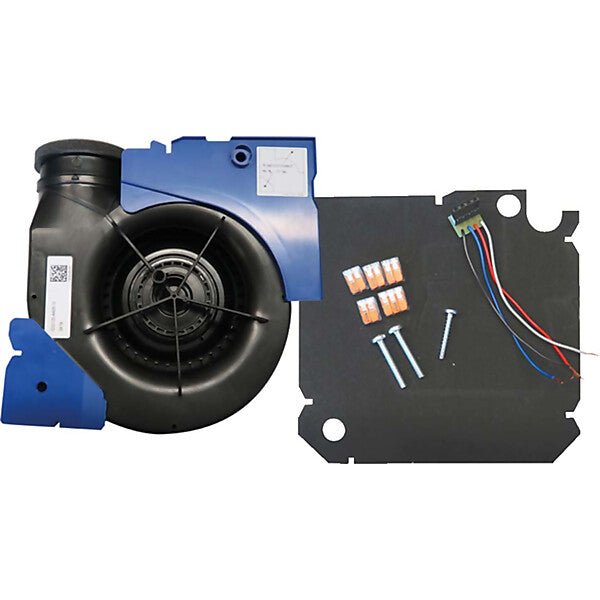

MAICO Ventilatoreinsatz für UP-/UPD-/UPB17 ER EC RF17

Merkmal	Wert
Nennweite	75 mm
Volumenstrom	30 m³/h
Farbe	schwarz
Mediumtemperatur	-20..40 °C
Montageart	Unterputz
Bemessungsspannung	230 V
Netzfrequenz	50 Hz
Zusammenstellung	sonstige
Nennstrom	40 A
Drehzahl	800 1/min
Werkstoff des Gehäuses	Kunststoff
Richtung	axial
Schutzart (IP)	IPX5
Geräuschemission	20 dB(A) re 1 pW
Breite	225 mm
Höhe	87 mm
Tiefe	215 mm

Besondere Eigenschaften - Ventilatoreinsatz-Kit zum Einsatz in ER 17-Unterputzgehäusen. - Austausch alter ER 17-Ventilatoreinsätze durch energiesparenden ER EC RF17. - Reduzierte Leistungsaufnahme um bis zu 90 % im Vergleich zum ER 17. - Verbesserte Schallleistung im Vergleich zum ER 17. - Zeitgemäßes Design durch neue Abdeckungen ER-A/ER-AK/ER-AH/ER-AB. - Erweiterung der Steuerungsmöglichkeiten durch Kombination mit ER-A/ER-AK/ER-AH/ER-AB-Abdeckungen. - Keine aufwendigen Austauscharbeiten notwendig.Merkmale - 2-stufiger Ventilator zum Einbau in Unterputzgehäuse UP-/UPD-/UPB 17. - Fördervolumen 30 m3/h / 60 m3/h in Verbindung mit der Standardabdeckung ER-A. - Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60 / 100 m3/h möglich. - Einschaltverzögerung 60 s und Nachlaufzeit 15 min in Verbindung mit der Standardabdeckung ER-A. - Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch Einschaltverzögerung 0/30/60/90/120 s und Nachlaufzeit 0/3/6/15/24/30 min möglich. - Für Einzelraumentlüftung mit einem einzelnen Ventilator. - Adapterplatine mit 5 Klemmen für schnelle Montage des Ventilators im Gehäuse. - Beiliegendes Montagezubehör für die Installation des Ventilatoreinsatzes im ER 17-Gehäuse. - ER EC RF17 entspricht der Schutzart IP X5 und kann somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC RF17-Ventilators. - Robuster energiesparender EC-Motor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern.Artikel:ER EC RF17 - Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m3/h, Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m3/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m3/h, Stufe 2 = 60/100 m3/h einstellbar. - Drehzahl: 500 1/min / 800 1/min / 1050 1/min / 1250 1/min / 1800 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 W - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material Gehäuse: Polypropylen (PP) - Farbe: schwarz - Gewicht: 0,76 kg - Gewicht mit Verpackung: 1,05 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 225 mm - Höhe: 87 mm - Tiefe: 215 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 155 mm - Tiefe mit Verpackung: 280 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 26 dB(A) / 36 dB(A) - Zulassungsnummer: Z-51.1-478 - Nennweite: 75 mm / 80 mm

Art.-Nr. 0093.0614
EAN 4012799936145

MAICO
Maico Elektroapparate -
Fabrik GmbH
Steinbeisstr. 20
DE-78056 Villingen - Schwenningen
www.maico-ventilatoren.com
[email protected]

• Produktdatenblatt
• Schaltbild
• Montageanleitung

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
