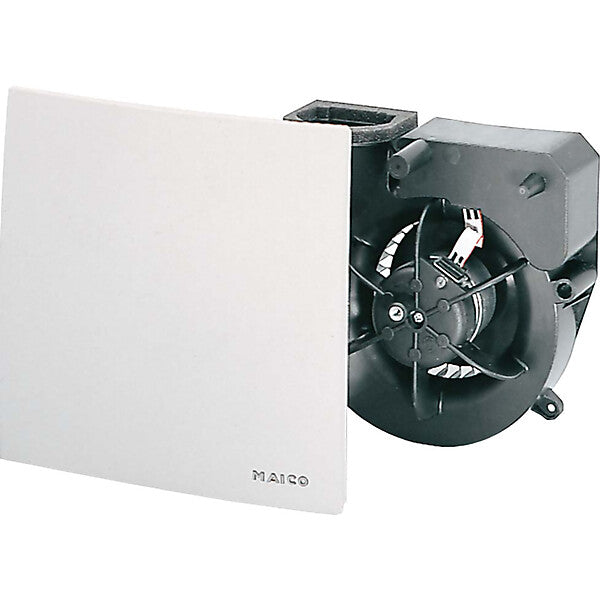

MAICO Ventilator ER 60 VZC

Merkmal	Wert
Nennweite	75 mm
Volumenstrom	62 m³/h
Farbe	weiß
Mediumtemperatur	-20..40 °C
Montageart	Unterputz
Bemessungsspannung	230 V
Netzfrequenz	50 Hz
Zusammenstellung	mit einstellbarem Verzögerungsschalter
Nennstrom	0,16 A
Drehzahl	1250 1/min
Werkstoff des Gehäuses	Kunststoff
Richtung	axial
Schutzart (IP)	sonstige
Geräuschemission	36 dB(A) re 1 pW
Breite	250 mm
Höhe	250 mm
Tiefe	150 mm

Ausführung mit einstellbarem Verzögerungszeitschalter - Einschaltverzögerung einstellbar von 0 bis ca. 150 sek. - Nachlaufzeit einstellbar von ca. 1,5 bis ca. 24 min. - Nicht drehzahlsteuerbar.Merkmale - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Artikel:ER 60 VZC - Ausführung: Einstellbarer Verzögerungszeitschalter - Fördervolumen: 62 m3/h - Drehzahl: 1250 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -3,43 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 21 W - IMax: 0,16 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,52 kg - Gewicht mit Verpackung: 1,8 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 250 mm - Höhe: 250 mm - Tiefe: 150 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 155 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 1,5 min - 24 min - Einschaltverzögerung: 0 s - 150 s - Schalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mm

Art.-Nr. 0084.0106
EAN 4012799841067

MAICO
Maico Elektroapparate -
Fabrik GmbH
Steinbeisstr. 20
DE-78056 Villingen - Schwenningen
www.maico-ventilatoren.com
[email protected]

• Produktdatenblatt
• Maßzeichnung
• Schaltbild
• Montageanleitung
