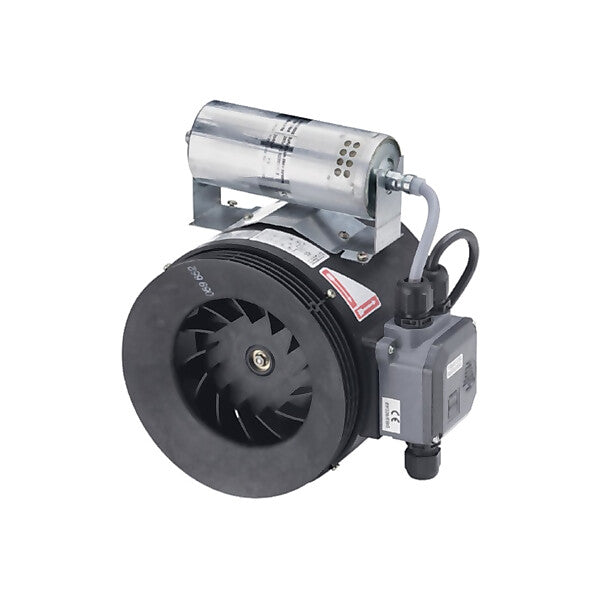

MAICO Rohrventilator 180mm, 50W ERM 18 Ex e

Merkmal	Wert
Nennspannung	0..230 V
Frequenz	0..50 Hz
Leistungsaufnahme	0,05 kW
Werkstoff des Gehäuses	Stahl
Luftmenge unbelastet	310 m³/h
Mediumtemperatur	-20..50 °C
Schutzart (IP)	IP64
Kanalbreite	262 mm
Kanalhöhe	252 mm
Einbaulage	Rohr
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	21, 22
Gerätegruppe nach Richtlinie 94/9/EG	II
Explosionsschutz-Kategorie für Gas	ATEX Gas-Ex-Schutz, Kat. 2G
Temperaturklasse nach Richtlinie 94/9/EG	T4

Ausführung - Ex II 2G Ex eb IIB+H2 T4 Gb / Ex II 2G Ex h IIB+H2 T4 Gb. - Geeignet für die Temperaturklasse T1 bis T4 (135°C).Besondere Eigenschaften - Halbradial-Rohrventilator, explosionsgeschützt, Medium Gas. - Explosionsschutz und Zulassungen nach ATEX und IECEx. - Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X. - Für Einsatztemperaturen von -20 °C <= Ta <= +50 °C. - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. - Für Zone 1 und 2. - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit. - Schutzart IP 64. - Wechselstromausführung. - Gehäuse aus hochwertigem, leitfähigem Kunststoff, antistatisch. - Kompakte Bauform für platzbeengte Einbauverhältnisse. - Zur Montage in ein Rohrsystem. - Einfacher Einbau da die Anströmrichtung gleich Ausströmrichtung ist. - Einbau in jeder Lage möglich.Laufrad - Halbradiallaufrad aus leitfähigem Kunststoff, strömungstechnisch günstig. - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.Förderrichtung - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.Motor - Robuster Motor mit Kugellager, wartungsfrei. - Kondensatormotor mit Betriebskondensator anschlussfertig am Ventilator verbaut. - Betriebsart S1 (Dauerbetrieb).Montagehinweise - Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen. - Reduzierstücke für den Anschluss an verschiedene Rohrdurchmesser (Ansaug- oder Ausblasstutzen), siehe Zubehör. - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELM Ex verwenden. - Bei ERM 22 Ex..: 2 Reduzierstücke auf DN 200 im Lieferumfang enthalten.Elektrischer Anschluss - Klemmenkasten am Ventilatorgehäuse montiert, Ex-geschützt, mit Kabelverschraubung.Sicherheitshinweise - Keine Drehzahlregelung zulässig. - Ventilator nur mit der auf dem Typenschild angegebenen Bemessungsspannung betreiben. - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGM Ex anbringen.Artikel:ERM 18 Ex e - Fördervolumen: 310 m3/h - Drehzahl: 2780 1/min - Laufradtyp: halbradial - Drehzahlsteuerbar: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 50 W - cosphi: 0,9 - INenn: 0,25 A - Imax bei UNenn: 0,25 A - Schutzart: IP 64 - Wärmeklasse: B - Netzzuleitung: 3 / 1,5 mm2 - Einbaulage: senkrecht / waagerecht - Material Gehäuse: Kunststoff - Material Laufrad: Kunststoff - Farbe: signalschwarz, ähnlich RAL 9004 - Gewicht: 3,57 kg - Gewicht mit Verpackung: 3,83 kg - Nennweite: 180 mm - Breite: 262 mm - Höhe: 252 mm - Tiefe: 187 mm - Breite mit Verpackung: 255 mm - Höhe mit Verpackung: 190 mm - Tiefe mit Verpackung: 240 mm - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb - Ta-Umgebungstemperatur: -20 °C <= Ta <= +50 °C - IA/IN: 2,5 - Zeit tE: 50 sek - Betriebsart: S1 - EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0052 X, IECEx EPS 19.0025X - Temperaturklasse: T4 - Kondensator Kapazität / Spannung: 3µF/280V - Wärmeklasse von Isolierstoffen Th. Cl.: 130 (B)

Art.-Nr. 0080.0290
EAN 4012799802907

MAICO
Maico Elektroapparate -
Fabrik GmbH
Steinbeisstr. 20
DE-78056 Villingen - Schwenningen
www.maico-ventilatoren.com
[email protected]

• Produktdatenblatt
• Maßzeichnung
• Schaltbild
• Montageanleitung
