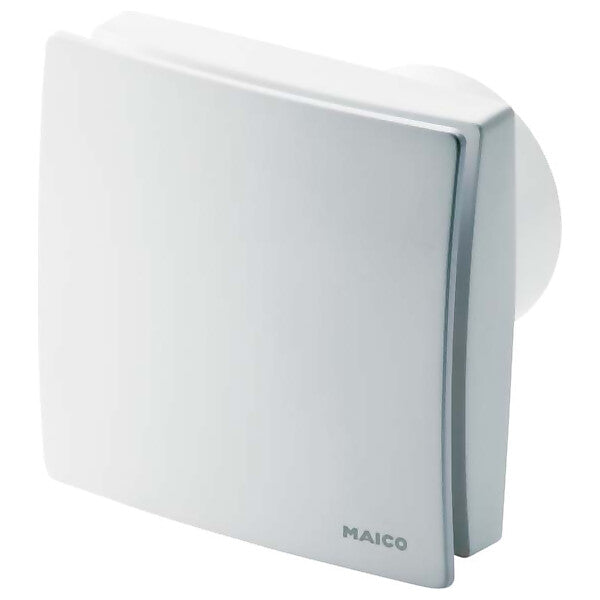

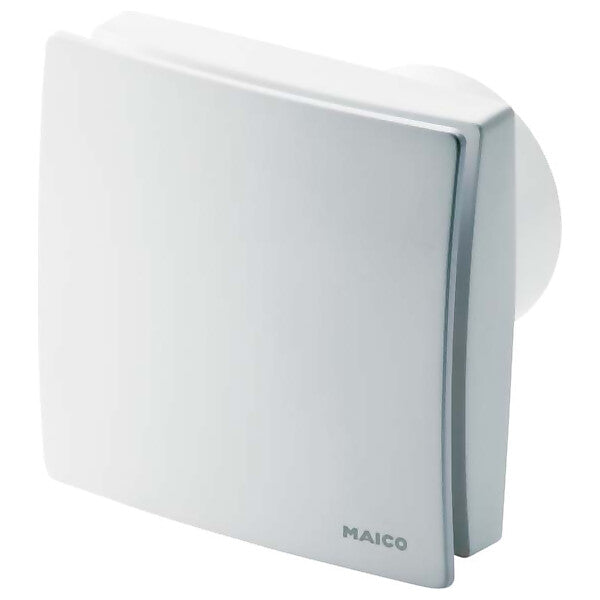

MAICO Kleinraumventilator DN150 Zeitschalter ECA 150 ipro VZC

Merkmal	Wert
Netzfrequenz	50 Hz
Bemessungsspannung	230 V
Montageart	Aufputz
Werkstoff des Gehäuses	Kunststoff
Farbe	weiß
Volumenstrom	250 m³/h
Schutzart (IP)	IPX5
Breite	228 mm
Höhe	228 mm
Nenndurchmesser	150 mm
Zusammenstellung	mit einstellbare Ein- und Ausschaltverzögerung
Ausführung	axial
Richtung	Entlüftung

Ausführung mit einstellbarer Einschaltverzögerung und Nachlaufzeit - Ein/Aus über Lichtschalter oder separaten Schalter. - Alle 4 Betriebsprogramme wählbar. - Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. - Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)   ;  Benutzer anwesend: Stufe 1   ;  Nachlaufzeit: Stufe 2 - Bedarfsprogramm   ;  Benutzer anwesend: Stufe 2   ;  Nachlaufzeit: Stufe 1 - Sparprogramm   ;  Benutzer anwesend: Stufe 1   ;  Nachlaufzeit: Stufe 1 - Powerprogramm   ;  Benutzer anwesend: Stufe 2   ;  Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - Kombiniert großes Fördervolumen mit hoher Druckstärke. - Mit VDE-GS Zeichen. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Thermischer Überlastungsschutz. - Für Dauerbetrieb geeignet. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Kompatibel zu ECA Vorgängermodellen DN 150, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. - Wand- und Deckenmontage möglich.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Alle ECA 150 ipro Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 150 ipro VZC - Ausführung: Einstellbare Einschaltverzögerung und Nachlaufzeit - Fördervolumen: 200 m3/h / 250 m3/h - Drehzahl: 1672 1/min / 2189 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -11,04 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 15 W / 19 W - IMax: 0,09 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,6 kg - Gewicht mit Verpackung: 1,9 kg - Klappe: keine - Nennweite: 150 mm - Breite: 228 mm - Höhe: 228 mm - Tiefe: 123,3 mm - Breite mit Verpackung: 235 mm - Höhe mit Verpackung: 235 mm - Tiefe mit Verpackung: 200 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 0 min / 8 min / 17 min / 25 min - Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s - Schalldruckpegel: 33 dB(A) / 40 dB(A) / Abstand 3 m, Freifeldbedingungen

Art.-Nr. 0084.0086
EAN 4012799840862

MAICO
Maico Elektroapparate -
Fabrik GmbH
Steinbeisstr. 20
DE-78056 Villingen - Schwenningen
www.maico-ventilatoren.com
[email protected]

• Produktdatenblatt
• Maßzeichnung
• Schaltbild
• Montageanleitung

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
