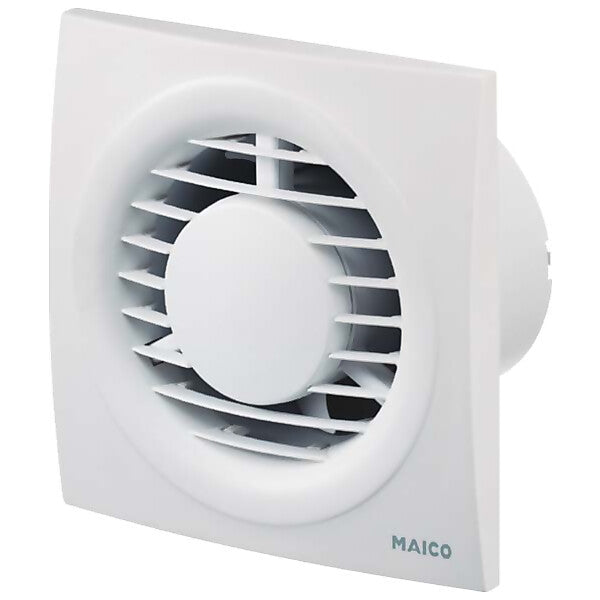

MAICO Kleinraumventilator 8W,80cbm/h,Nachlauf ECA piano TC

Merkmal	Wert
Netzfrequenz	50 Hz
Bemessungsspannung	230 V
Montageart	Aufputz
Werkstoff des Gehäuses	Kunststoff
Farbe	weiß
Volumenstrom	80 m³/h
Schutzart (IP)	IPX4
Breite	151 mm
Höhe	151 mm
Nenndurchmesser	100 mm
Zusammenstellung	einstellbarer Nachlauf
Ausführung	axial
Richtung	Entlüftung

Ausführung mit einstellbarer Nachlaufzeit - Ein/Aus über Lichtschalter oder separaten Schalter. - Nachlaufzeit einstellbar von ca. 3 min bis ca. 25 min. - Nicht drehzahlsteuerbar.Merkmale - Besonders leise dank innovativem Piano-Laufrad. - Abdeckung ohne Werkzeug zur Reinigung abnehmbar. - Kompatibel zu ECA 100 ipro und ECA Vorgängermodellen DN 100, gleiche Position Schraubenlöcher und Kabeleinführung. - Mit VDE-Zeichen. - Schutzart IP X4 für Sicherheit im Bad. - Schutzklasse II. - Integrierte Rückschlagklappe federlos, langlebig und stabil. - Farbe verkehrsweiß ähnlich RAL 9016. - Passend für Rohr DN 100. - Gehäuse aus schlagfestem Kunststoff. - Thermischer Überlastungsschutz.Motor - Robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung ohne Werkzeug abnehmbar. - Wand- und Deckenmontage möglich, bei Deckenmontage Bohrung in Abdeckung notwendig.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA piano-Geräte im Schutzbereich 2 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA piano TC - Ausführung: Einstellbarer Nachlauf - Fördervolumen: 80 m3/h - Drehzahl: 2400 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Nennleistung: 8 W - IMax: 0,06 A - Schutzart: IP X4 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,49 kg - Gewicht mit Verpackung: 0,62 kg - Nennweite: 100 mm - Breite: 151 mm - Höhe: 151 mm - Tiefe: 104 mm - Breite mit Verpackung: 160 mm - Höhe mit Verpackung: 160 mm - Tiefe mit Verpackung: 130 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 3 min - 25 min - Schalldruckpegel: 26 dB(A) / Abstand 3 m, Freifeldbedingungen

Art.-Nr. 0084.0081
EAN 4012799840817

MAICO
Maico Elektroapparate -
Fabrik GmbH
Steinbeisstr. 20
DE-78056 Villingen - Schwenningen
www.maico-ventilatoren.com
[email protected]

• Produktdatenblatt
• Maßzeichnung
• Schaltbild
• Montageanleitung
