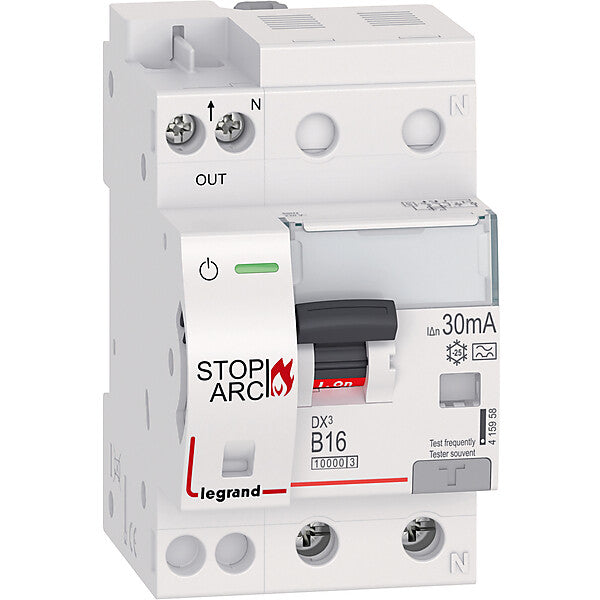

legrand Brandschutzschalter B16A, 3TE Legrand 415958

Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung

Art.-Nr.
V-E4-0284803
EAN
3414971169548
Hersteller-Art.-Nr.
415958
Hersteller
legrand
Herstellerprogramm
Brandschutzschalter
Zolltarifnummer
85362010

304,08 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

1 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Polzahl (gesamt)	2
Bemessungsspannung	230 V
Bemessungsstrom	16 A
Bemessungsfehlerstrom	0,03 A
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Bemessungsabschaltvermögen nach EN 61009	10 kA
Auslösecharakteristik	B
Mitschaltender Neutralleiter	ja
Überspannungskategorie	3
Verschmutzungsgrad	2
Breite in Teilungseinheiten	3
Zusatzeinrichtungen werkseitig angebaut	sonstige
Steuerspannungsart Zusatzeinrichtung	AC
Schutzart (IP)	IP20

Beschreibung

Legrand Brandschutzschalter DX3 STOP ARC. Nach EN 62606, VDE 0665-10, EN 61009-1,VDE 0664-20. AFDD mit FI/LS-Schalter, 1-polig mit mitschaltendem Neutralleiter, Typ A für Wechsel- und pulsierende Gleichfehlerströme, unverzögert, Bemessungsfehlerstrom Idn 30 mA, Stoßstromfest bis 250 A. LS-Schutzschalterteil: B-Charakteristik, Bemessungsstrom In 16 A, Bemessungsschaltvermögen Icn 10 kA nach EN 61009-1, Bemessungsspannung Un 230 VAC, Bemessungsfrequenz 50 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel , mit Beschriftungsfenster, Neutralleiteranschluss rechts, verschienbar mit Legrand Gabelkammschienen. Anbau von Hilfsgeräten möglich. Auslöseanzeige: gelb=Fehlerstrom-oder Prüftastenauslösung, farblos= Kurzschluss-oder Handauslösung. Der Brandschutzschalter DX3 STOP ARC ist eine Gerätekombination aus Fehlerlichtbogen Schutzeinrichtung AFDD mit Fehlerstromschutzschalter und Leitungsschutzschalter. Der einpolig geschützte und zweipolig geschaltete AFDD mit FI/LS-Schalter bietet eine sichere allpolige Abschaltung bei folgenden Fehlerbildern: Fehlerstrom gegen Erde, Überlast, Kurzschluss , parallele und serielle Fehlerlichtbögen. Mit LED Zustandsanzeige für das Erkennen des Betriebsstatus, Meldeanzeige für das visuelle erkennen bei Fehlerlichtbogen-Auslösung. Die Selbstüberwachung der AFDD-Einheit erfolgt über einen internen täglichen Selbsttest. Ursachen zur Entstehung von Fehlerlichtbögen sind zum Beispiel: Beschädigte Leiterisolierung durch Nägel, Schrauben oder Bohrungen, gequetschte Kabel oder Leitungen, lose oder fehlerhafte Klemmstellen in Steckdosen oder Schraubverbindungen.

Hersteller-Informationen

Art.-Nr. 415958
EAN 3414971169548

legrand
Legrand GmbH
Am Silberg 14
DE-59494 Soest
www.legrand.de
[email protected]

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
