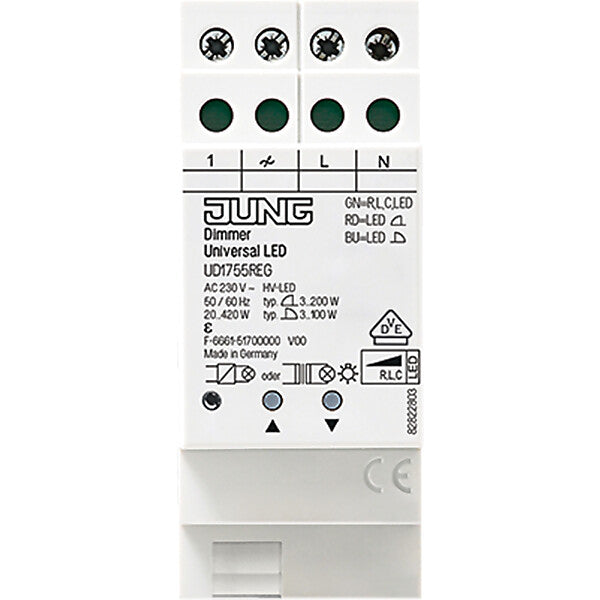

JUNG LED-Universal Dimmer REG UD 1755 REG

Merkmal	Wert
Zusammenstellung	Basiselement mit Komplettgehäuse
Bedienungsart	Drucktaster
Anzahl der Einheiten	2
Dimmung Phasenanschnitt	ja
Dimmung Phasenabschnitt	ja
Seriendimmer	nein
Lastart	universal
Nebenstelleneingang	ja
Lichtwertspeicher	ja
Verwendbar mit Bewegungsmelder	nein
Verwendbar mit Präsenzmelder	nein
Verwendbar mit Zeitschalter/Timer	nein
Verwendbar mit Funktaste	nein
Verwendbar mit IR-Taste	nein
Min. Helligkeit steuerbar	ja
Montageart	REG
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	sonstige
Ausführung der Oberfläche	glänzend
Farbe	weiß
Nennspannung	230 V
Frequenz	50 Hz
Leistungsaufnahme	3,8 W
Anschlussart	Schraubklemme
Aderquerschnitt	0,5 mm²
Gerätebreite	36 mm
Kompatibel mit Apple HomeKit	nein
Kompatibel mit Google Assistant	nein
Kompatibel mit Amazon Alexa	nein
IFTTT-Unterstützung verfügbar	nein

REG-Gehäuse 2 TE
Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Beleuchtung
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Die Bedienung erfolgt über die Tasten, Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster mit Schließerkontakt

Produkteigenschaften
Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Anzeige der eingestellten Betriebsart mittels LED
Einschalten durch lampenschonenden Softstart
Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
Einschalthelligkeit dauerhaft speicherbar
Minimalhelligkeit dauerhaft speicherbar
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
Elektronischer Übertemperaturschutz
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung: ca. 0,3 W
Verlustleistung: ca. 3,8 W
Umgebungstemperatur: -5 ... +45 °C
Anschlussleistung bei 25 °C
Glühlampen: 20 ... 420 W
HV-Halogenlampen: 20 ... 420 W
Elektronische Trafos: 20 ... 420 W
Elektronische Trafos mit NV-LED: 20 ... 100 W
Induktive Trafos: 20 ... 420 VA
Induktive Trafos mit NV-LED: 20 ... 100 VA
HV-LED-Lampen dimmbar: typ. 3 ... 100 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W
Betriebsart LED-Phasenabschnitt: Anschlussleistung für HV-LED-Lampen typ. 3 ... 400 W, elektronische Trafos mit NV-LED typ. 20 ... 200 W.
Ohmsch-kapazitiv: 20 ... 420 W
Kapazitiv-induktiv: nicht zulässig
Ohmsch-induktiv: 20 ... 420 VA
Ohmsch und HV-LED: typ. 3 ... 100 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W
Leistungszusätze: siehe Anleitung Leistungszusatz
Anschluss Schraubklemmen
eindrähtig: 1 x 0,75 ... 4,0 mm2 2 x 0,75 ... 2,5 mm2
feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4,0 mm2 2 x 0,75 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
Anzahl Nebenstellen
Nebenstelle 2-Draht 1720 NE: unbegrenzt
Nebenstelle 3-Draht 1723 NE: 10
Drehnebenstelle 3-Draht 1733 DNE: 10
Unbeleuchtete Installationstaster: unbegrenzt
Gesamtlänge Nebenstellenleitung: max. 100 m
Gesamtlänge Lastleitung: max. 100 m
Einbaubreite: 36 mm (2 TE)

Art.-Nr. UD1755REG
EAN 4011377167032

JUNG
Albrecht Jung GmbH & Co. KG
Volmestr. 1
DE-58579 Schalksmühle
www.jung.de
[email protected]

• Montageanleitung

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
