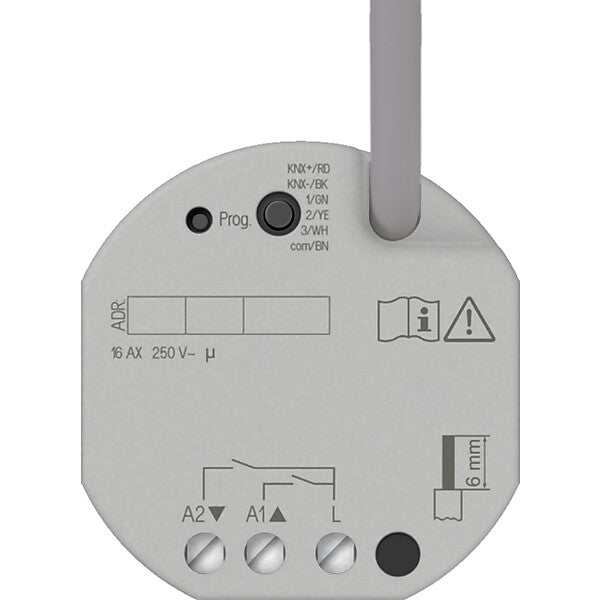

JUNG KNX-Schaltaktor 2-fach UP-Secure 23002 1S U

Merkmal	Wert
Bussystem KNX	ja
Bussystem KNX-RF (Funk)	nein
Bussystem KNX Secure	ja
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Funk bidirektional	nein
Montageart	Unterputz
Vor Ort-/Handbedienung	nein
Mit LED-Anzeige	nein
Anzahl der digitalen Eingänge	3
Max. Schaltleistung	2300 W
Max. Schaltleistung LED	400 W
Geeignet für C-Last	ja
Max. Anzahl der Schaltausgänge	2
Max. Schaltstrom	16 A
Bemessungsbetriebsspannung	21 V
Verschiedene Phasen anschließbar	nein
Leistungsaufnahme	0,4 W
Mit Busankopplung	ja
Busmodul abnehmbar	nein
Modulare Erweiterungsmöglichkeit	nein

ETS-Produktfamilie Ausgabe
Produkttyp Binärausgang 2fach
Bestimmungsgemäßer Gebrauch
Schalten elektrischer Verbraucher über Relaiskontakte mit gemeinsamen Bezugspotential
Schalten elektrisch betriebener Jalousien, Rollläden und Markisen
Einlesen von Schaltzuständen von Installationsschaltern oder -tastern und anderen potentialfreien Kontakten an Eingängen 1...3
Signalauswertung von Betauungssensoren (Art.-Nr.: BTS 01) und Leckagesensoren (Art.-Nr.: LES 01) an Eingängen 1...3
Erfassen von Temperaturwerten über NTC-Temperaturfühler (Art.-Nr.: FF NTC) an Eingang 3
Montage in Gerätedose mit Abmessungen nach DIN 49073

Produkteigenschaften
Ausgang über KNX-Telegramme oder Nebenstelleneingänge bedienbar
Drei Nebenstelleneingänge zum Anschluss potentialfreier Kontakte oder Betauungs-/Leckagesensoren. NTC-Temperaturfühler an Eingang 3 anschließbar.
Versorgung über Bus, keine zusätzliche Versorgungsspannung notwendig
KNX Data Secure kompatibel ab ETS 5.7.3
Updatefähig mit ETS Service-App

Eigenschaften Schalterbetrieb
Schließer- oder Öffnerbetrieb
Rückmeldefunktion
Logische Verknüpfung und Zwangsführung
Zentrale Schaltfunktion mit Sammelrückmeldung
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Szenenfunktion
Betriebsstundenzähler

Eigenschaften Jalousiebetrieb
Eignung für AC-Motoren 110 ... 230 V
Betriebsarten "Jalousie mit Lamelle", "Rolllade/Markise", "Lüftungsklappe/Dachfenster"
Behangposition direkt ansteuerbar
Lamellenstellung direkt ansteuerbar
Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung
Zwangsstellung durch übergeordnete Steuerung
Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme
Sonnenschutzfunktion mit Heizen-Kühlen-Automatik
Sperrfunktion (Aussperrschutz)

Eigenschaften Nebenstelleneingang
Bedienfunktionen Schalten, Dimmen (inkl. Farbtemperaturdimmen), Jalousiesteuerung, Wertgeber (1-Byte, 2-Byte, 3-Byte und 6-Byte inkl. RGBW- und Farbtemperaturvorgaben), Szenennebenstelle etc.
Sperrfunktion
Entprellzeit einstellbar

Eigenschaften Logik
Logikgatter
Umsetzer (Konvertierung)
Sperrglied
Vergleicher
Grenzwertschalter

Art.-Nr. 230021SU
EAN 4011377194847

JUNG
Albrecht Jung GmbH & Co. KG
Volmestr. 1
DE-58579 Schalksmühle
www.jung.de
[email protected]
