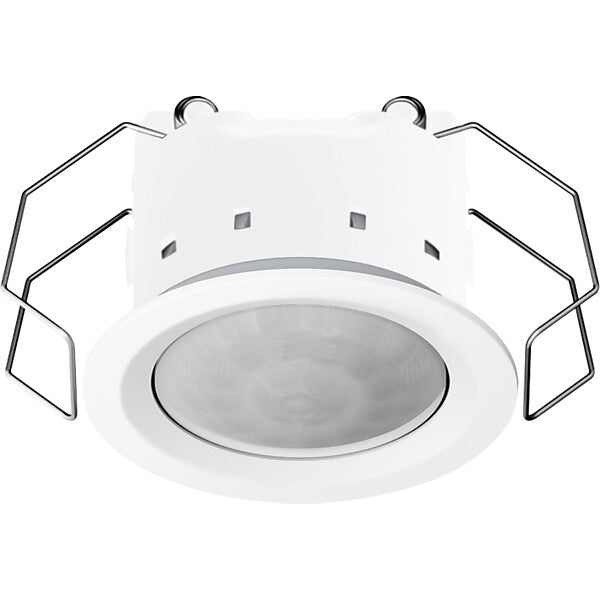

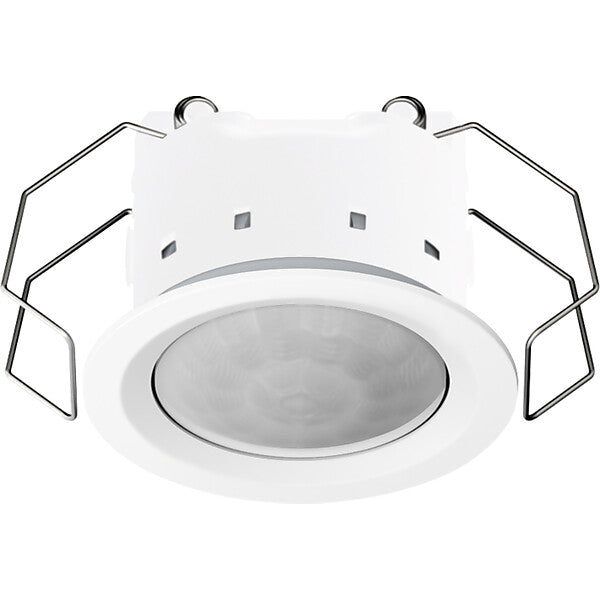

JUNG KNX Präsenzmelder Mini Universal alpinweiß 3361-1 M WW

Merkmal	Wert
Bussystem KNX	ja
Bussystem KNX-RF (Funk)	nein
Bussystem KNX Secure	nein
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Kompatibel mit Casambi	nein
Ausführung	Präsenzmelder
Montageart	Aufputz
Geeignet für Deckenmontage	ja
Geeignet für Wandmontage	nein
Werkstoff	Kunststoff
Werkstoffgüte	sonstige
Oberflächenschutz	sonstige
Ausführung der Oberfläche	glänzend
Farbe	alpinweiß
RAL-Nummer (ähnlich)	9016
Transparent	nein
Mit Busankopplung	ja
Nebenstelleneingang	nein
Busspannungsversorgung	ja
Unterkriechschutz	nein
Rückfeldüberwachung	nein
Betriebsartenschalter	nein
Ansprechhelligkeit einstellbar	ja
Teach-Funktion für Ansprechhelligkeit	ja
Ausschaltverzögerung selbstlernend	ja
DALI-2 zertifiziert	nein
Mit Akustiksensor	nein
Optimale Montagehöhe	3 m
Max. Reichweite zu einer Seite	6 m
Max. Reichweite frontal	2,5 m
Durchmesser Erfassungsfeld auf Fußboden	12 m
Erfassungswinkel vertikal	0 °
Erfassungswinkel horizontal	0 °
Anzahl der Kanäle	2
Höhe	38 mm
Tiefe	35 mm
Durchmesser	53,5 mm
Einbautiefe	35 mm
Einbaudurchmesser	44 mm
Min. Tiefe der Gerätedose	35 mm
Mit Anschlusskabel	nein

ETS-Produktfamilie Phys. Sensoren
Produkttyp Bewegungsmelder
Bestimmungsgemäßer Gebrauch
Bedarfsgerechtes Steuern von Beleuchtung, Raumthermostaten und anderen elektrischen Verbrauchern in Innenräumen
Klemmmontage in abgehängte Decken
Deckenmontage an festen Decken in Gerätedose mit Abmessungen nach DIN 49073 mit Unterputz-Set (Art.-Nr.: PMM-UP-SET-WW)
Deckenmontage Aufputz an festen Decken mit Aufputz-Set (Art.-Nr.: PMM-AP-SET-WW)

Produkteigenschaften
Integrierter Busankoppler
3 PIR-Sensoren
Erfassungsfeld 360°
Integrierter Helligkeitssensor
Einsatz als Präsenzmelder, Bewegungsmelder oder für Meldebetrieb
Ausgangsfunktionen: Schalten, Treppenlichtfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenen-Nebenstelle, Betriebsartvorgabe für Raumtemperaturregler
Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle
Einsteller zur manuellen Korrektur der Empfindlichkeit
Status-LED: Blinkt bei Bewegungserfassung; je nach Programmierung im normalen Betrieb oder nur während des Gehtest-Betriebs

Zusätzliche Eigenschaften Version "Universal":
Manuelle Bedienung mit IR-Fernbedienung möglich (Art.-Nr. KNX PM FB IR)
5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen
Funktionsblöcke umschaltbar, z.B. für Tag-/Nachtbetrieb
PIR-Sensoren separat auswertbar
Helligkeitssensorfunktion mit 3 Grenzwerten
Tageslichtabhängige Lichtregelung mit max. 3 Kanälen, Sollwertverschiebung im Betrieb, separater Konfiguration von Anregel-, Regel- und Abregelphase
Lichtregelung mit Präsenzmelderfunktion kombinierbar
Temperaturmessung

Präsenzmelderfunktion:
Erfassung kleinster Bewegungen z.B. an einem Arbeitsplatz zur Erkennung der Anwesenheit von Personen
Einschalten: Bewegungserkennung und Helligkeitsschwelle unterschritten
Ausschalten: Keine Bewegung im Erfassungsfeld und Ablauf der Nachlaufzeit, oder Helligkeitsschwelle überschritten

Bewegungsmelderfunktion:
Erfassung von Bewegungen zur Verkehrswegsicherung in Gebäuden
Nach dem Ansprechen und Einschalten arbeitet die Bewegungserfassung helligkeitsunabhängig.

Meldebetrieb:
Helligkeitsunabhängige Erfassung von Bewegungen im Erfassungsfeld
Einschalten: Nach Erkennen einer einstellbaren Anzahl Bewegungen innerhalb des eingestellten Überwachungszeitraums
Ausschalten: Keine Bewegung im Erfassungsfeld und Ablauf der Nachlaufzeit

Art.-Nr. 3361-1MWW
EAN 4011377127548

JUNG
Albrecht Jung GmbH & Co. KG
Volmestr. 1
DE-58579 Schalksmühle
www.jung.de
[email protected]
