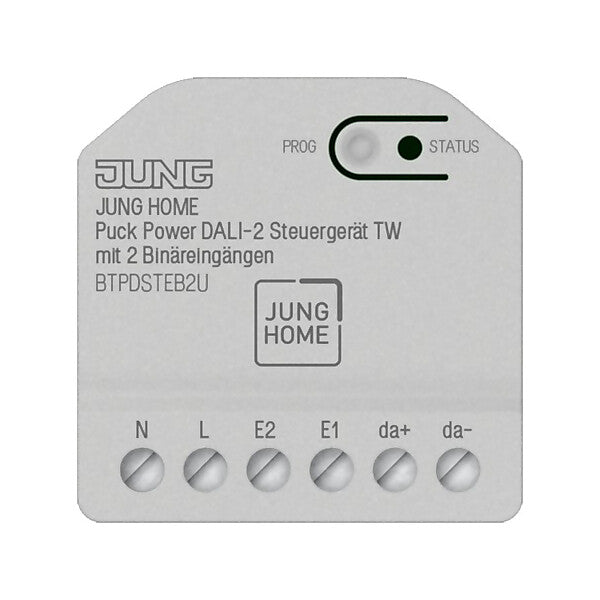

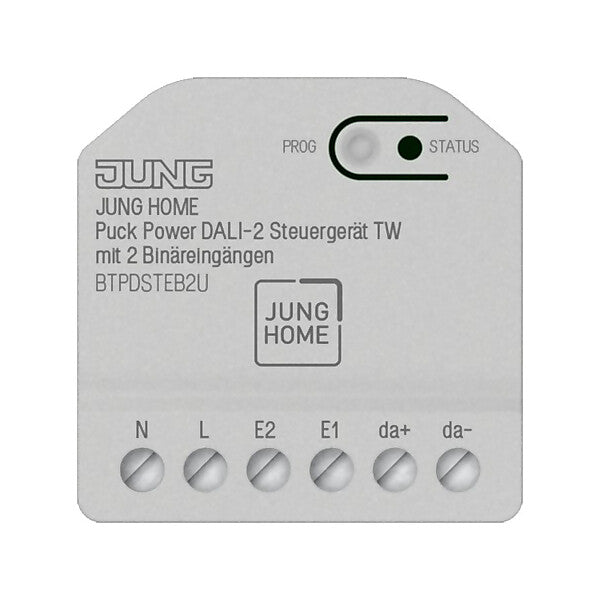

JUNG JH Puck Power DALI2 Steuer BTPDSTEB2U

Merkmal	Wert
Bussystem KNX	nein
Bussystem KNX-RF (Funk)	nein
Bussystem KNX Secure	nein
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	sonstige
Funk bidirektional	ja
Ausführung	Schnittstelle Beleuchtungssystem/DALI
Montageart	Unterputz
Anzahl der Kanäle	1
Max. Anzahl der Geräte pro Kanal	64
Demontageschutz	nein
Mit LED-Anzeige	ja
Updatefähig	ja
Betriebsspannung	230 V
Spannungsart	AC
Leistungsaufnahme	4 W
Protokoll	sonstige
Providerabhängig	nein
Visualisierung	nein
Web-Server	nein
Funkschnittstelle	ja
IR-Schnittstelle	nein
Schutzart (IP)	IP2X

Bestimmungsgemäßer Gebrauch
Schalten und Helligkeitseinstellung für Leuchten mit DALI Schnittstelle
Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 für Tunable White gemäß IEC 62386-209
Das Gerät arbeitet als DALI-2 Single-Master und darf nicht mit weiteren DALI Steuerungen kombiniert werden.
Bedienung über Binäreingänge des JUNG HOME Aktors, JUNG HOME Taster, JUNG HOME Sensoren und JUNG HOME App
Anschluss von Geräten (z.B. Taster, Schalter oder Wettersensoren) an die Binäreingänge zum Auslösen von Szenen, Bedienen von Verbrauchern, Abfragen von Zuständen, etc.
Automatisches Schalten und Helligkeitseinstellung. Voraussetzung: mindestens eines der folgenden Geräte ist im Projekt (Bluetooth® Mesh Netzwerk): JUNG HOME Miniaktoren, JUNG HOME Steckdose, Systemeinsatz mit JUNG HOME Taster oder JUNG HOME Bewegungs- oder Präsenzmelder, JUNG HOME Raumthermostat
Drahtlose Verknüpfung mit Geräten des JUNG HOME Systems
Montage in Gerätedose mit Abmessungen nach DIN 49073
Montage in Zwischendecken im Einbauadapter Mini-Gehäuse (Art.-Nr.: FM-EBG)

Produkteigenschaften
Inbetriebnahme und Bedienung über JUNG HOME App mit mobilem Endgerät (Smartphone oder Tablet) über Bluetooth®
Freie Verknüpfung der 2 Binäreingänge mit JUNG HOME Aktoren (lokal oder drahtlos)
Unabhängige Verwendung von Aktorfunktion und Binäreingängen
Mehrfarbige Statusanzeige und Taste Prog für die Inbetriebnahme
Sperren der Taste Prog
Einbindung der Last in Bereiche (Gruppen), Zentralfunktionen und Szenen
Treppenlichtfunktion (automatische Abschaltung) mit Abschaltwarnung
Nachlaufzeit, Einschaltverzögerung, Ausschaltverzögerung
Sperrfunktion und Zwangsführung: Dauer-EIN/AUS oder für feste Zeit EIN/AUS
Windalarm über Anschluss von konventionellen Wettersensoren an Binäreingängen
Sperrfunktionen auslösen über Binäreingänge, z.B. Aussperrschutz bei Rollladen und Jalousie, Zwangsführung etc.
Maximalhelligkeit und Mindesthelligkeit einstellbar
Einschalten mit letzter Helligkeit oder fester Einschalthelligkeit
Gerät arbeitet als Single-Master mit Broadcast-Befehlen
DALI Spannungsversorgung für DALI Teilnehmer z.B. Leuchten
Elektronischer Überlastschutz der DALI Spannungsversorgung durch Leistungsreduzierung
Bluetooth® Mesh für voll verschlüsselte drahtlose Kommunikation und Repeaterfunktion
Updatefähig über JUNG HOME App
Funktion, wenn JUNG HOME Miniaktor, JUNG HOME Steckdose, Systemeinsatz mit JUNG HOME Taster, JUNG HOME Bewegungs- oder Präsenzmelder, oder JUNG HOME Raumthermostat im Bluetooth® Mesh Netzwerk (Projekt) vorhanden ist.
Bis zu 16 Zeitprogramme
Zeitprogramme mit Sonnenauf- bzw. Sonnenuntergang (Astrotimer)
Automatikfunktionen aktivieren/deaktivieren über JUNG HOME App
Automatische Datum- und Uhrzeitaktualisierung bei Verbindung mit mobilem Endgerät
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Eingangsspannung: AC 230 V ~
Leistungsaufnahme: max. 4 W
Umgebungstemperatur: -5 ... +45 °C
Lagertemperatur: -5 ... +45 °C
Transporttemperatur: -20 ... +70 °C
Relative Feuchte: 20 ... 70 % (keine Betauung)
Leitungslänge
Binäreingang: max. 10 m
DALI Bus: 300 m (1,5 mm2)
Maße (B x H x T): 46 x 46 x 20 mm
Einbautiefe: 18 mm (20 mm im Klemmenbereich)
DALI
Nennspannung DALI: typ. DC 17 V (128 mA)
Busstrom: 128 mA
Kurzschlussstrom: max. 230 mA
Anzahl DALI Teilnehmer: max. 64
Dauer Startvorgang: max. 20 s
Farbtemperatureinstellung: 2.000 ... 10.000 K
Funkfrequenz: 2402,0 ... 2480,0 MHz
Sendeleistung: max. 10 mW (Klasse 1.5)
Sendereichweite
in Gebäuden: ca. 30 m

Art.-Nr. BTPDSTEB2U
EAN 4011377360037
