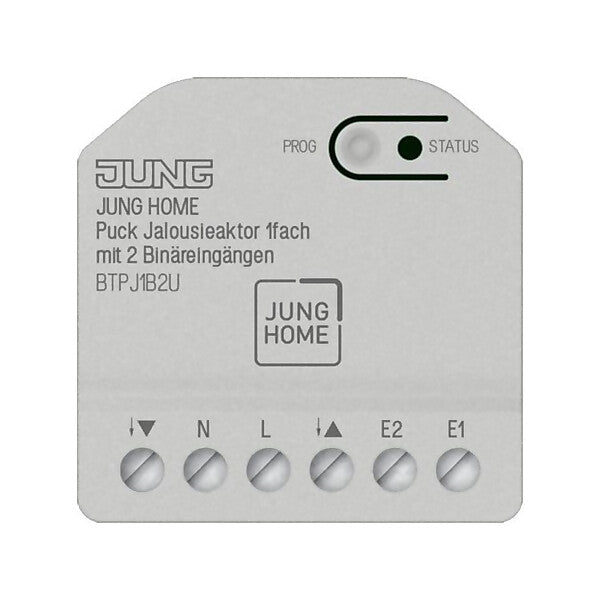

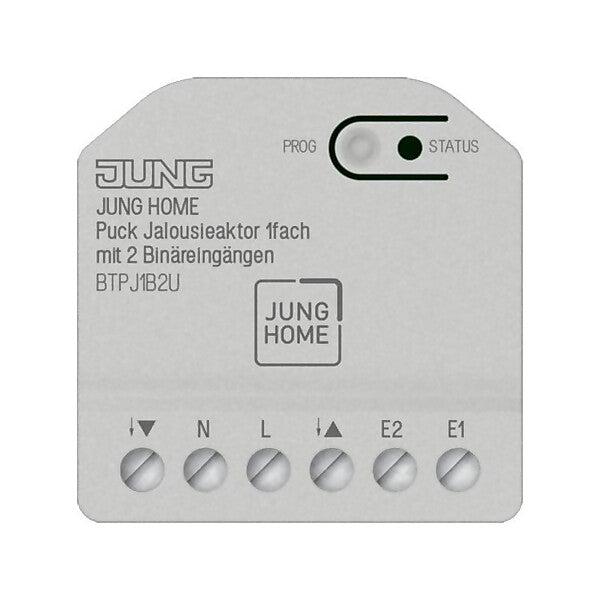

JUNG JH Puck Jalousieaktor 1fach mit 2 Bin BTPJ1B2U

Merkmal	Wert
Bussystem KNX	nein
Bussystem KNX-RF (Funk)	nein
Bussystem KNX Secure	nein
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	sonstige
Funk bidirektional	ja
Montageart	Unterputz
Mit Busankopplung	ja
Busmodul abnehmbar	nein
Vor Ort-/Handbedienung	ja
Mit LED-Anzeige	ja
Anzahl der Eingänge	2
Max. Schaltleistung	700 W
Leistungsaufnahme	4 W
Max. Anzahl der Jalousieausgänge	1
Mit Schaltfunktion	nein
Stromart	AC
Schutzart (IP)	IP20
Min. Tiefe der Gerätedose	28 mm

Bestimmungsgemäßer Gebrauch
Manuelles Steuern von Jalousien, Rollladen oder Markisen
Bedienung über Binäreingänge des JUNG HOME Aktors, JUNG HOME Taster, JUNG HOME Sensoren und JUNG HOME App
Anschluss von Geräten (z.B. Taster, Schalter oder Wettersensoren) an die Binäreingänge zum Auslösen von Szenen, Bedienen von Verbrauchern, Abfragen von Zuständen, etc.
Automatisches Steuern von Jalousien, Rollladen oder Markisen. Voraussetzung: mindestens eines der folgenden Geräte ist im Projekt (Bluetooth® Mesh Netzwerk): JUNG HOME Miniaktoren, JUNG HOME Steckdose, Systemeinsatz mit JUNG HOME Taster oder JUNG HOME Bewegungs- oder Präsenzmelder, JUNG HOME Raumthermostat
Drahtlose Verknüpfung mit Geräten des JUNG HOME Systems
Montage in Gerätedose mit Abmessungen nach DIN 49073
Montage in Zwischendecken im Einbauadapter Mini-Gehäuse (Art.-Nr.: FM-EBG)

Produkteigenschaften
Inbetriebnahme und Bedienung über JUNG HOME App mit mobilem Endgerät (Smartphone oder Tablet) über Bluetooth®
Freie Verknüpfung der 2 Binäreingänge mit JUNG HOME Aktoren (lokal oder drahtlos)
Unabhängige Verwendung von Aktorfunktion und Binäreingängen
Mehrfarbige Statusanzeige und Taste Prog für die Inbetriebnahme
Sperren der Taste Prog
Einbindung der Last in Bereiche (Gruppen), Zentralfunktionen und Szenen
Lüftungsposition, Laufzeit, Lamellenumsteuerzeit, Umsteuerzeit bei Richtungswechsel und Inversbetrieb einstellbar
Windalarm über Anschluss von konventionellen Wettersensoren an Binäreingängen
Sperrfunktionen auslösen über Binäreingänge, z.B. Aussperrschutz bei Rollladen und Jalousie, Zwangsführung etc.
Bluetooth® Mesh für voll verschlüsselte drahtlose Kommunikation und Repeaterfunktion
Updatefähig über JUNG HOME App
Funktion, wenn JUNG HOME Miniaktor, JUNG HOME Steckdose, Systemeinsatz mit JUNG HOME Taster, JUNG HOME Bewegungs- oder Präsenzmelder, oder JUNG HOME Raumthermostat im Bluetooth® Mesh Netzwerk (Projekt) vorhanden ist.
Bis zu 16 Zeitprogramme
Zeitprogramme mit Sonnenauf- bzw. Sonnenuntergang (Astrotimer)
Automatikfunktionen aktivieren/deaktivieren über JUNG HOME App
Automatische Datum- und Uhrzeitaktualisierung bei Verbindung mit mobilem Endgerät
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung: max. 0,3 W
Verlustleistung: max. 4 W
Umgebungstemperatur: -5 ... +45 °C
Lagertemperatur: -5 ... +45 °C
Transporttemperatur: -20 ... +70 °C
Relative Feuchte: 20 ... 70 % (keine Betauung)
Anschlussleistung
Motoren: 700 W
Leitungslänge
Lastleitung: max. 100 m
Binäreingang: max. 50 m
Maße (B x H x T): 46 x 46 x 20 mm
Einbautiefe: 18 mm (20 mm im Klemmenbereich)
Funkfrequenz: 2402,0 ... 2480,0 MHz
Sendeleistung: max. 10 mW (Klasse 1.5)
Sendereichweite
in Gebäuden: ca. 30 m

Art.-Nr. BTPJ1B2U
EAN 4011377360020
