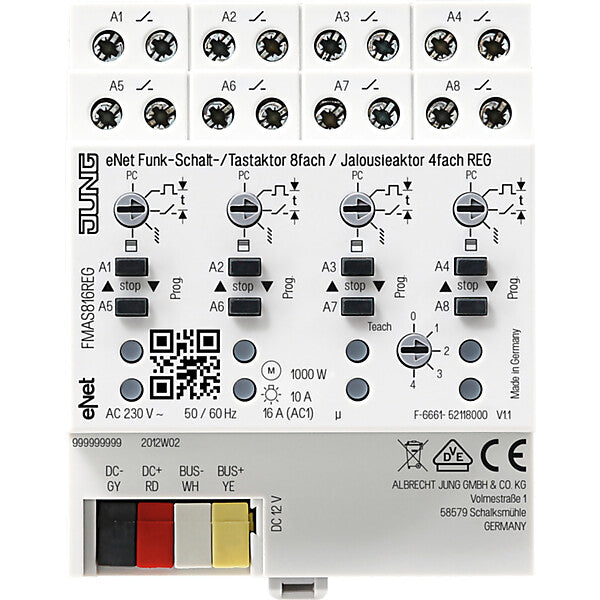

JUNG Funk-Schalt/Jalousie-Aktor 8-/4-kanalig, REG FM AS 816 REG

Merkmal	Wert
Bussystem KNX	nein
Bussystem KNX-RF (Funk)	nein
Bussystem KNX Secure	nein
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	ja
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	eNet
Funk bidirektional	ja
Montageart	REG
Breite in Teilungseinheiten	4
Vor Ort-/Handbedienung	ja
Mit LED-Anzeige	nein
Max. Schaltleistung	2300 W
Ausgangsleistung	2300 W
Geeignet für C-Last	ja
Max. Anzahl der Schaltausgänge	1
Max. Schaltstrom	16 A
Bemessungsbetriebsspannung	230 V
Verschiedene Phasen anschließbar	nein
Leistungsaufnahme	14 W
Mit Busankopplung	ja
Modulare Erweiterungsmöglichkeit	nein

REG-Gehäuse 4 TE
Bestimmungsgemäßer Gebrauch
Schalten von Beleuchtung
Schalten von einphasigen Lüftermotoren
Steuern elektrisch betriebener Jalousien, Rollläden und Markisen
Bedienung mit geeigneten eNet-Funksendern
Betrieb mit Netzteil 12 V REG (Art.-Nr. NT 1220 REG VDC) und eNet Funk-Empfangsmodul REG (Art.-Nr. FM FK 32 REG) oder eNet-Server
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften
Betriebsartenschalter zur paarweisen Umschaltung von Schaltaktor, Tastaktor, Jalousieaktor, Rollladenaktor oder Parametrierung über eNet-Server
Statusrückmeldung an Funksender
Szenenbetrieb möglich
Ausgänge mit Taste Prog schaltbar
Statusanzeige der Ausgänge über LED

Schaltbetrieb:
Einschalttelegramm: Gerät schaltet ein
Ausschalttelegramm: Gerät schaltet aus
Tastbetrieb:
Der Relaiskontakt bleibt so lange geschlossen wie Ein- oder Ausschalttelegramme empfangen werden
Die maximale Einschaltdauer beträgt 60 Sekunden
Betriebsart "Jalousie/Rollladen":
Positionierung von Jalousie und Lamelle über Szenenaufruf
Position für Sonnenschutz und Dämmerung speicherbar
Behanglaufzeit speicherbar
Lamellenumsteuerzeit speicherbar
Tuchstraffung bei Markisen

Mit eNet-Server einstellbar im Schalt-/Tastbetrieb:
Betriebsart für jeden Ausgang einzeln einstellbar
Blinkfunktion
Nachlaufzeit
Ein-/ Ausschaltverzögerung
Schließer- oder Öffnerbetrieb
Abschaltwarnung
Minimale Schaltwiederholzeit
Bediensperren
Dauer-Ein, Dauer-Aus
Mit eNet-Server einstellbar in der Betriebsart "Jalousie/Rollladen":
Umsteuerzeit bei Richtungswechsel
Laufrichtung invertierbar
Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm
Zusatzfunktionen mit eNet-Server:
Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0
Update der Gerätesoftware
Fehlerspeicher auslesen
Nennspannung: AC 230 V ~, 50/60 Hz
Umgebungstemperatur: -5 ... +45 °C
Schaltspannung: AC 250 V ~
Minimale Ansteuerzeit in Betriebsart
Jalousie: 0,1 s
Rollladen: 0,3 s
Laufzeit: 1 ... 600 s
Werkseinstellung Laufzeit: 120 s
Lamellenverstellzeit: 0 ... 10 s
Schaltstrom pro Ausgang bei AC 230 V ~
Ohmsch: 16 A (AC1)
Bei Schaltstrom > 10 A Anschlussleitung 2,5 mm2
Leuchtstofflampen: 4 AX
Schaltstrom benachbarte Lastausgänge: S 20 A
Strombelastbarkeit Gerät: max. 80 A
Kontaktart: µ
Standby-Leistung: max. 0,5 W
Anschlussleistung pro Ausgang
Motoren: 1000 W
Glühlampen: 2300 W
HV-Halogenlampen: 2000 W
Elektronische Trafos: 1500 W
Induktive Trafos: 1000 VA
HV-LED-Lampen: typ. 500 W
Kompaktleuchtstofflampen: typ. 500 W
Leuchtstofflampen unkompensiert: 920 VA
Kapazitive Last: 690 VA (560 µF)
Anschluss Ausgänge
Anschlussart: Schraubklemmen
eindrähtig: 1 x 1,5 ... 4 mm2
feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
Einbaubreite: 72 mm (4 TE)
Busleitung
Nennspannung: DC 12 V SELV
Stromaufnahme: 60 mA
Anschluss Bus: Anschlussklemme
Leitungslänge: max. 3 m

Art.-Nr. FMAS816REG
EAN 4011377087569
