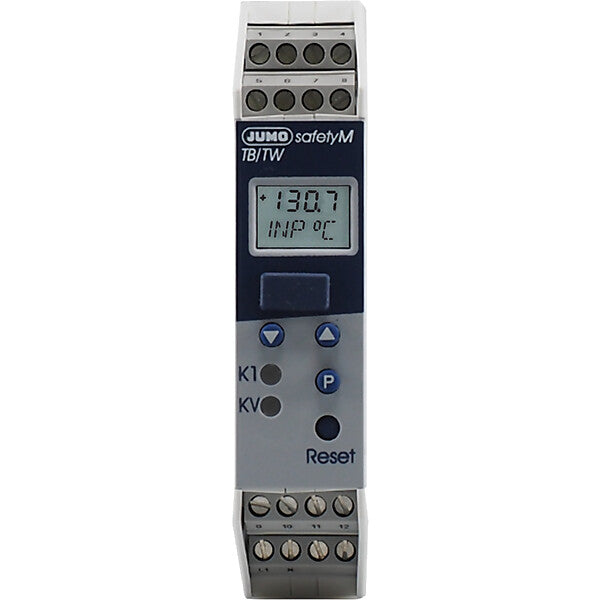

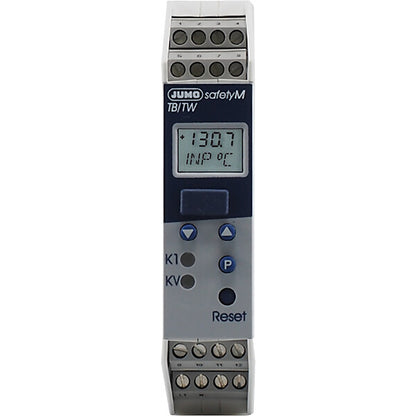

JUMO Temperaturbegrenzer 24V 701160/8-0153-001-25

Temperaturschalter

Art.-Nr.
V-E4-5231492
EAN
4053877010470
Hersteller-Art.-Nr.
00506486
Hersteller
JUMO
Zolltarifnummer
90328900

563,36 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

13 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Geeignet als Wächter	ja
Geeignet als 2 Punktregler	nein
Geeignet als Begrenzer	ja
Max. Betriebstemperatur	0 °C
Einstellbare Einschalttemperatur	-200..850 °C
Einstellbare Ausschalttemperatur	-200..850 °C
Schaltdifferenz der Temperatur	0 °C
Geräteausführung	Einbaugerät
Mediumtemperatur	0 °C
Ausführung des Sensors	PTC
Bemessungssteuerspeisespannung AC 50 Hz	20..30 V
Bemessungssteuerspeisespannung AC 60 Hz	0 V
Bemessungssteuerspeisespannung DC	20..30 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	0 A
Anzahl der Kontakte als Wechsler	1
Ausführung des elektrischen Anschlusses	Schraubanschluss
Schutzart (IP)	IP20
Elektronische Ausführung	ja
Explosionsgeschützt	nein

Beschreibung

Der freiprogrammierbare Temperaturbegrenzer / -wächter nach DIN EN 14597 kann auf Hutschiene montiert werden. Die Spannungsversorgung beträgt AC/DC 20 bis 30 V, 48 bis 63 Hz 5 VA. Der Universalmesseingang ist frei konfigurierbar für Widerstandsthermometer, Thermoelemente sowie Strom und Spannungssignale. TB/TW überwachen thermische Prozesse in Anlagen auf einen eingestellten Grenzwert. Wird dieser überschritten, so schaltet das eingebaute Relais die Anlage in einen betriebssicheren Zustand und die LED K1 schaltet von grün auf rot um. Kommt die Anlage wieder in den Gutbereich, muss beim TB die Taste Reset mit einem entsprechenden Werkzeug manuell entriegelt werden. Es ist auch eine externe Entriegelung möglich. Der TW hingegen stellt sich ohne äußere Einwirkung automatisch wieder zurück. Ein Binärausgang DC 24 V / 20 mA kann bei einer einstellbaren Temperatur vor Erreichen des Grenzwertes ein Voralarmsignal ausgeben, welches über LED KV zusätzlich angezeigt wird. Der TB/TW mit Baubreite 22,5 mm wird auf Hut-Schienen montiert und über Schraubklemmen mit einem Leitungsquerschnitt von max. 2,5 mm² verdrahtet. Er hat zusätzlich die Zulassung nach cULus.

Hersteller-Informationen

Art.-Nr. 00506486
EAN 4053877010470

JUMO
JUMO GmbH & Co. KG
More than sensors+automation
Moritz-Juchheim-Str. 1
DE-36039 Fulda
www.jumo.net
[email protected]
