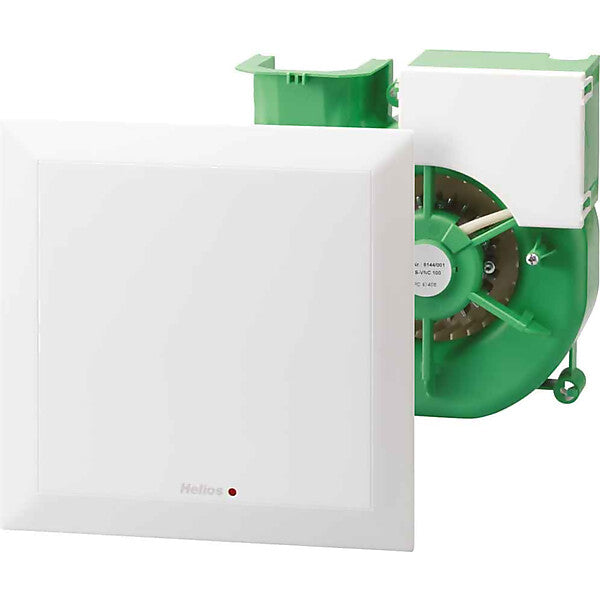

Helios Ventilatoren Ventilator ELS-VN 60/35

Merkmal	Wert
Nennweite	80 mm
Volumenstrom	60 m³/h
Farbe	weiß
Mediumtemperatur	0..40 °C
Montageart	Aufputz/Unterputz
Bemessungsspannung	230 V
Netzfrequenz	50 Hz
Zusammenstellung	mit Grundlastschaltung
Nennstrom	0,13 A
Drehzahl	1064 1/min
Werkstoff des Gehäuses	Kunststoff
Breite	260 mm
Höhe	260 mm
Tiefe	130 mm

Ventilator-Einsatz mit 2 Leistungsstufen (60/35 m3/h) für Bedarfs- und Grundlüftung mit integriertem Nachlauf, Nachlaufzeit auf ca. 6, 15, 21 Min. einstellbar, Anlaufverzögerung ca. 45 Sek. (fest eingestellt). Betriebsbereite Lieferung mit flacher Innenfassade (alpinweiß) und ultraSilence® Technologie. Serienmäßig mit Dauerfilter und Filterreinigungsanzeige. Integrierte Steckverbindung, für elektrischen Anschluss. Schutzisoliert, Klasse II, IP X5. Für Installation im Bereich 1 von Nassräumen. Wartungsfreier, kugelgelagerter Energiesparmotor 230 V~, 50 Hz, 18/9 W. Schallleistung 39/30 dB (A), Schalldruck 35/26 dB(A).* * bei AL = 10 m2 äquivalenter Absorptionsfläche in Kombination mit Gehäusetype ELS-GU, Ausblas seitlich. Angabe nach DIN 18017, T.3, Ausgabe 1990, Ziff. 6.2.4. Fußnote 3. Einsatzgebiet Zur Lüftung von kleinen Räumen (Dusche, Bad, WC) mit hoher Luftbelastung. Die kleine Leistungsstufe kann für Dauerbetrieb angeschlossen werden. Große Stufe wird dann manuell über Lichtschalter gesteuert. Manuelle Steuerung beider Stufen mit Schalter DSEL 2 möglich. Nachlauffunktion mittels Zubehör möglich. Der integrierte Nachlauf bewirkt verlängerten Betrieb auf hoher Leistungsstufe nach manuellem Ausschalten. Technische Daten Nachlaufzeit: 15 Volumenstrom ca. m³/h: 60/35 Leistungsaufnahme ca. Watt: 18/9 Schalldruckpegel 1) ca. dB(A) bei 10 m² äquivalenter Absorptionsfläche: 35/26 Schallleistungspegel 1) LWA ca. dB(A): 39/30 Elektrischer Anschluss: 230 V~, 50Hz Elektrische Zuleitung in mm²: NYM-O 4 x 1,5 Schutzklasse II ohne PE Anschluss nach Schaltplan-Nr.: SS-877 Alle Leistungs- und Geräuschangaben nach DIN 24163, DIN 24166, DIN 45635, DIN 44974 1) in Kombination mit Gehäusetype ELS-GU, Ausblas seitlich.

Art.-Nr. 08139
EAN 4010184081395
