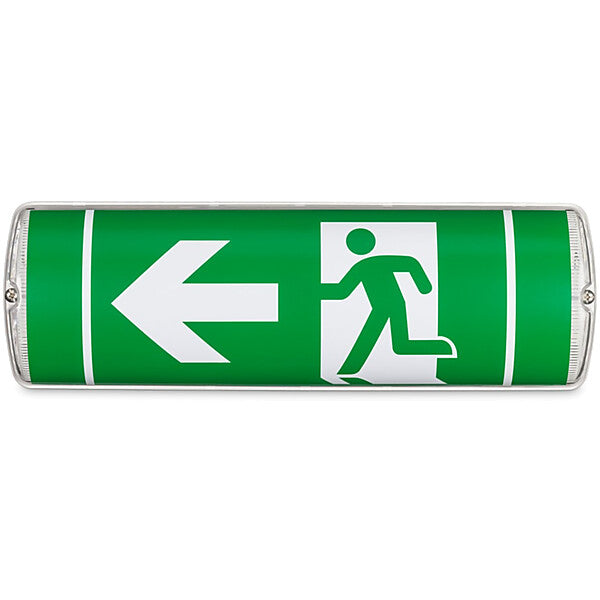

H1 SOLUTIONS Si-/Rettungszeichenleuchte EB 3h Multipool Zigbee 3H

Merkmal	Wert
Montageart	Wandanbau/Deckenanbau
Funktion	Rettungswegbeleuchtung/-kennzeichnung
Geeignet für Kennzeichnungsart	Aufkleber
Art der Kennzeichnung	einseitig
Mit Piktogramm	ja
Geeignet für Bereitschaftsschaltung	ja
Geeignet für Dauerschaltung	ja
Mit Fernschalteranschluss	ja
Mit Fernbedienung	nein
Akkutechnologie	Lithium-Ionen
Leuchtmittel	LED nicht austauschbar
Mit Leuchtmittel	ja
Geeignet für Anzahl der Lichtquellen	1
Fassung	ohne
Werkstoff des Gehäuses	Kunststoff
RAL-Nummer Gehäuse	9003
Gehäusefarbe	weiß
Werkstoff der Abdeckung	Kunststoff strukturiert
Spannungsart	AC
Nennspannung	220..240 V
Betriebsgerät	LED-Betriebsgerät stromgesteuert
Austauschbares Betriebsgerät	nein
Lichtverteiler	Diffusorlinse/-optik/-panel
Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015	nicht erforderlich
Bemessungslebensdauer L70/B50 bei 25 °C	50000 h
Konstant-Lichtstrom-Regelung	nein
Schutzart (IP)	IP65
Schlagfestigkeit	IK10
Schutzklasse nach IEC 61140	I
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" nach EN 60598-2-24	ja
Bemessungsumgebungstemperatur nach IEC 62722-2-1	0..45 °C
Lichtstrom im Standby-Betrieb	230 lm
Erkennungsweite	24 m
Breite	350 mm
Höhe/Tiefe	75 mm
Länge	110 mm
Art der Verdrahtung	geeignet für Durchgangsverdrahtung
Leiterquerschnitt	2,5 mm²
Anschlussart	Steckanschluss

Kombileuchte (Sicherheits- oder Rettungszeichenleuchte) gem. EN 60598-1 und EN 60598-2-22 aus robustem Polycarbonat in hoher Schutzart. Wahlweise einsetzbar für die Beleuchtung von Flächen (Deckenmontage) oder die Kennzeichnung von Fluchtwegen (Wandmontage). Die Haube der Leuchte ist fest mit dem Gehäuseunterteil verschraubt, um ein unbefugtes Öffnen zu erschweren. Durch anwendungsoptimierte Haube (separates Zubehör) zur zweiseitigen Fluchtwegskennzeichnung geeignet (Deckenmontage). Großzügiger Anschlussraum mit der Möglichkeit zur Durchgangsverdrahtung mit insgesamt 4 vorgeprägten Kabeleinführungen. Zwei PG-Verschraubungen gehören hierbei zum Standardlieferumfang. Die Leuchte erfüllt die strengen Anforderungen der DIN EN 60598-2-24 und trägt somit das D-Zeichen. Sie eignet sich somit zum Einsatz in feuergefährdeten Betriebsstätten. Der Leuchtmittelträger ist über einen montage- und anschlussfreundlichen Klappmechanismus mit dem Gehäuse verbunden, wodurch der Leuchtmittelträger nicht gehalten oder entfernt werden muss, was die Installation bzw. Wartung erheblich vereinfacht. Das Leuchtmittel (LED) ist in Lichtfarbe 5.000K spezifiziert. Kabellos (Funk) überwach- und steuerbar durch quelloffenen Standard (Zigbee) gem. EN 62034. Über die Bedienoberfläche der zentralen Überwachungseinrichtung können individuelle Leuchtenparameter gem. DIN EN 62386-102 bzw. DIN EN 62386-202 in Echtzeit abgerufen werden. Robuste, langlebige, zyklenfeste und wiederaufladbare LiFePO4 Batterie zum Einsatz auch bei erhöhten Umgebungstemperaturen. Die Entladung erfolgt bei nahezu konstanter Spannung, dieser Batterietyp zeichnet sich zudem durch seine geringe Selbstentladung aus und ist wartungsfrei. Das Gesamtprodukt, einschließlich des mitgelieferten Zubehörs, wird in einer nachhaltigen Verpackung geliefert. Alle Bestandteile sind plastik- und polystyrolfrei verpackt, um den CO2-Fußabdruck im Projekt zu reduzieren und einen aktiven Beitrag zum Umweltschutz zu leisten. Der Bieter bestätigt mit Angebotsabgabe die angegebenen technischen Parameter mindestens gleichwertig zu erfüllen. Nachteilige Auswirkungen durch Nichteinhaltung technischer Parameter gehen zu Lasten des Bieters. Technische Daten: Leuchtenart: Einzelbatterie Montageart: Wand (RZ) | Decke (SI) Erkennungsweite: 24m Abmessungen (HxBxT) in mm: 110 x 350 x 75 Piktogrammset: inklusive (rechts, links, unten) Autonomiezeit: 3h Betriebsart: Dauer- | Bereitschaftsbetrieb Eingangsspannung | -frequenz: 220-240V AC | 50/60Hz Schutzart: IP65 Schutzklasse: I Schlagfestigkeit: IK10 Batteriespannung: 3,2V Batteriekapazität: 4,5Ah Max. Leistung AC: 10VA Max. Leistung DC: 1,7W Nennleistung Leuchtmittel: 6W Lichtstrom im Netzbetrieb: 230lm Lichtstrom im Notbetrieb: 230lm Umgebungstemperatur: 0°C ... +45°C Gehäusematerial: Polycarbonat Gehäusefarbe: RAL9003 Artikel: Multipool Zigbee 3H oder gleichwertig Fabrikat: H1 Solutions GmbH oder gleichwertig

Art.-Nr. 1041
EAN 4255637500416
