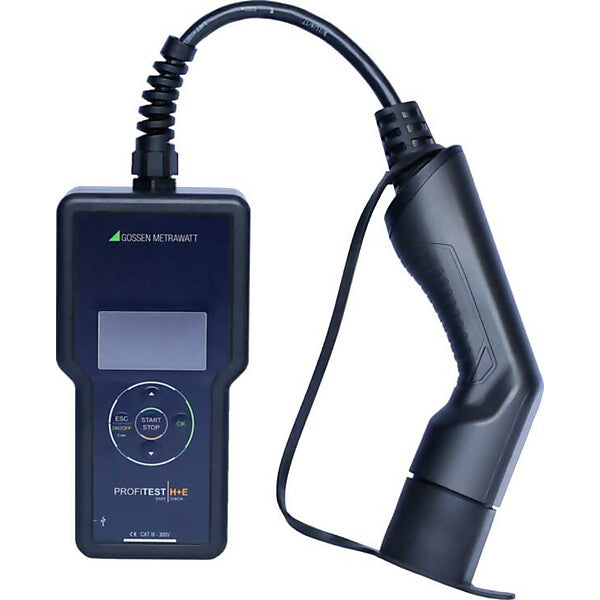

Gossen Metrawatt Funktionstester f. AC Ladepunkte M525F

Merkmal	Wert
Simulation Fahrzeugstatus	ja
Statusanzeige Ladevorgang	ja
Test PE-Verbindung	ja
Anschluss Typ 2	ja
Ausführung	Handgerät
Breite	110 mm
Höhe	210 mm
Tiefe	70 mm
Gewicht	998 g

Funktionstester für AC-Ladepunkte gemäß IEC 61851-1, VDE 0122-1. Der PROFITEST H+E EASY CHECK wird für die Prüfung von AC-Ladepunkte im Lademodus 3 an einer Typ 2-Steckdose oder mit einem fest installierten Typ 2-Kabel eingesetzt. Hierzu wird einfach der automatische Funktionstester an den Ladepunkt angeschlossen und mit einem Tastendruck erfolgt die Überprüfung der Kommunikation zwischen Ladepunkt und EV. . Mit dem PROFITEST H+E EASY CHECK können Sie AC-Ladepunkte im Lademodus 3 an einer Typ 2-Steckdose oder mit einem fest installierten Typ 2-Kabel testen. Hierzu wird einfach der automatische Funktionstester an den Ladepunkt angeschlossen und mit einem Tastendruck erfolgt die Überprüfung der Kommunikation zwischen Ladepunkt und EV. Kann an einem AC-Ladepunkt der Ladeprozess nicht gestartet werden, wird meist eine Fehlfunktion des AC-Ladepunktes vermutet. Die Folge: der Betreiber zieht sofort eine Elektrofachkraft hinzu, auch wenn der AC-Ladepunkt gar nicht der Verursacher der Fehlfunktion ist. Mit dem Funktionstester PROFITEST H+E EASY CHECK für AC-Ladepunkte können in einem solchen Fall nun auch elektrotechnische Laien wie Anlagenbetreiber, Dienstleister oder Hausmeister, gefahrlos die Funktionsfähigkeit des AC-Ladepunkts prüfen. Das Fachpersonal wird erst im Fall einer diagnostizierten Fehlfunktion gezielt hinzugezogen. So sparen Sie Kosten und Zeit. Für die Elektrofachkraft bietet der Tester zusätzlich zur normgerechten elektrischen Prüfung auch den kompletten Umfang der funktionellen Überprüfung ohne zusätzliche Geräte wie z.B. ein Multimeter oder einen Oszillografen.  . Vollständige Diagnose einer E-Ladestation mit nur einem Tastendruck Fahrzeugzustände Auswertung PWM-Signal Kurzschluss zwischen CP und PE Phasen und Drehfeld Batteriezustand Einfache Bedienung und Diagnose Batteriebetriebenes kompaktes Gerät, daher auch für den Außeneinsatz geeignet . Mit dem Funktionstester PROFITEST H+E EASY CHECK für AC-Ladepunkte können  auch elektrotechnische Laien wie Anlagenbetreiber, Dienstleister oder Hausmeister, gefahrlos die Funktionsfähigkeit des AC-Ladepunkts prüfen. Das Fachpersonal wird erst im Fall einer diagnostizierten Fehlfunktion gezielt hinzugezogen. So werden Kosten und Zeit gespart.    . Mit dem PROFITEST H+E EASY CHECK können elektrotechnische Laien wie Anlagenbetreiber, Dienstleister oder Hausmeister gefahrlos die Funktionsfähigkeit von AC Ladepunkten im Lademodus 3 an einer Typ 2-Steckdose oder mit einem fest installierten Typ 2-Kabel testen. . Automatischer Funktionstester für AC-Ladepunkte Auch für AC-Ladepunkte mit fest angeschlagenem Kabel Einfache Anwendung auch für elektrotechnische Laien Automatischer Prüfablauf spart Zeit und Geld Ergebnis im Klartext auf dem Display Fehleranzeige mit Ergebnissen zur Weitergabe an den Service USB-Schnittstelle zum Laden des Akkus . Automatischer Funktionstester für AC-Ladepunkte im Lademodus 3 Simulation eines EV am Ladepunkt mit Stecker Typ 2 Inlet und Ladepunkte mit fest angeschlagenem Kabel Überprüfung der Werte für 20 A-Kabel und für 32 AKabel Überprüfung der Fahrzeugzustände Status A, Status B, Status C, Phasen, tAUS (Status E), Drehfeld, Duty Cycle Ergebnis im Klartext auf dem Display Fehleranzeige mit Ergebnissen zur Weitergabe an den Service (interner Speicher für den aktuellen Messwert) USB-Schnittstelle zum Laden des Akkus. 1x PROFiTEST H+E EASY CHECK (M525F) 1x Ladekabel (Micro-USB-Stecker) 1x  Bedienungsanleitung

Art.-Nr. M525F
EAN 4012932134469

Gossen Metrawatt
Gossen Metrawatt GmbH
Südwestpark 15
DE-90449 Nürnberg
www.gossenmetrawatt.com
[email protected]

• Gebrauchsanleitung
• Produktdatenblatt
