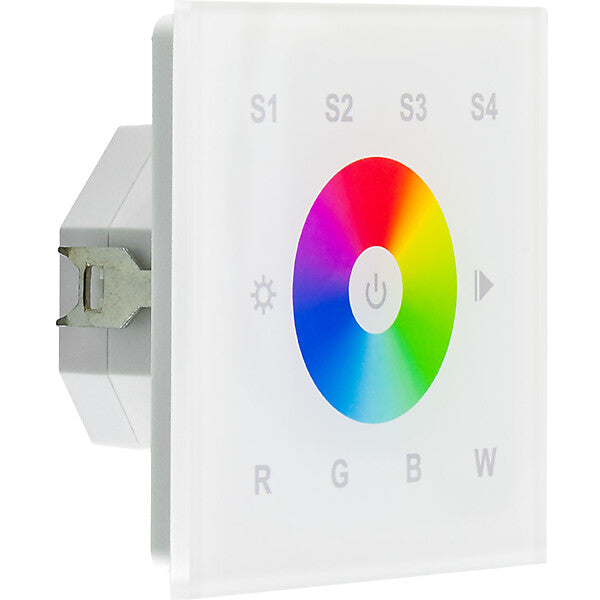

EVN-Lichttechnik DALI-Wandpanel 1Kanal,230V,RGB+W ws DALWPRGBW1

Merkmal	Wert
Ausführung	dynamisch
Geeignet für Außengebrauch	nein
Art der Steuerung	DALI
Anzahl der Farbkanäle	4
Programmierbar	ja
Gehäuse	Kunststoffgehäuse
Geeignet für Aufbaumontage	nein
Geeignet für Einbaumontage	ja
DIN-Schienenmontage	nein
Ausgangsspannung	0 V
Eingangsspannung	100..240 V
Max. Ausgangsstrom	0 A
Schutzart (IP)	IP20
Schutzklasse nach IEC 61140	II
Länge	86 mm
Breite	86 mm
Höhe	45 mm
Durchmesser	0 mm
Kompatibel mit Apple HomeKit	nein
Kompatibel mit Google Assistant	nein
Kompatibel mit Amazon Alexa	nein
Kompatibel mit Casambi	nein
IFTTT-Unterstützung verfügbar	nein

Mit dem DALI-Wandpanel kann ein Kanal angesteuert werden. Da es sich um ein RGBW-Wandpanel handelt, sind vier DALI Adressen nötig. Die unterschiedlichen Farben können über das Touch-Wheel eingestellt werden, ebenso können die Farben Rot, Grün, Blau und Weiß aber auch einzeln zu- und abgeschaltet werden. Zusätzlich zu den zehn gespeicherten Farbwechsel-Programmen ist es möglich bis zu vier Lichtszenen zu speichern. Natürlich ist auch das Dimmen mit dem Panel möglich. Da das Wandpanel als BUS-Geber fungiert ist der Einsatz der DALI Basisstation optional möglich, jedoch nicht zwingend nötig. Bei Betrieb als BUS-Geber (ohne DALI Basisstation) erfolgt der Anschluss an 230V, wobei maximal 50 Teilnehmer über ein Wandpanel gesteuert werden können. Außerdem können 3 weitere Wandpanel in das System mit eingebunden werden, welche über die BUS-Spannung des ersten Wandpanel (BUS-Geber) betrieben werden. Bei Betrieb mit der DALI Basisstation können max. 4 Wandpanel je Basisstation eingesetzt werden. Hierbei dürfen die Wandpanel nicht über 230V, sondern ausschließlich über die BUS-Spannung der DALI Basisstation betrieben werden. Darüber Hinaus besteht die Möglichkeit zwei Wandpanel über 230V in einem System zu betreiben, wobei nur eines der Wandpanel als BUS-Geber fungiert. Hierdurch können bis zu 100 Teilnehmer (50 je Panel) angesteuert werden. In dieses System können zwei zusätzliche Wandpanel über die BUS-Spannung mit eingebunden werden, wobei die steuerbare Teilnehmeranzahl unverändert bleibt. Die Montage ist ohne Probleme auf Schalterdosen möglich. Bitte beachten: Das Panel sendet einen Broadcast-Befehl, welcher alle Komponenten innerhalb eines BUS-Systems auf lineares Dimmen umstellt. Diese Funktion kann nicht abgeschaltet werden. Protokoll: DT6, DALI1.

Art.-Nr. DALWPRGBW1
EAN 4037293018913

EVN-Lichttechnik
EVN Lichttechnik GmbH
Zum Lichtblick 1-12
DE-90610 Winkelhaid
www.evn-lichttechnik.com
[email protected]

• Produktdatenblatt
• Gebrauchsanleitung

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
