enwitec electronic Netz- und Anlagenschutz TNS_TT_1.0 NA4105-PV-172.5KVA

Zubehör/Ersatzteile für regenerative Energieerzeugung

Art.-Nr.
V-E4-0516807
EAN
0695102506774
Hersteller-Art.-Nr.
10018522
Hersteller
enwitec electronic
Zolltarifnummer
85371098

4.881,45 € UVP*

2.968,84 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

10 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Art des Zubehörs/Ersatzteils	Netz- und Anlagenschutz

Beschreibung

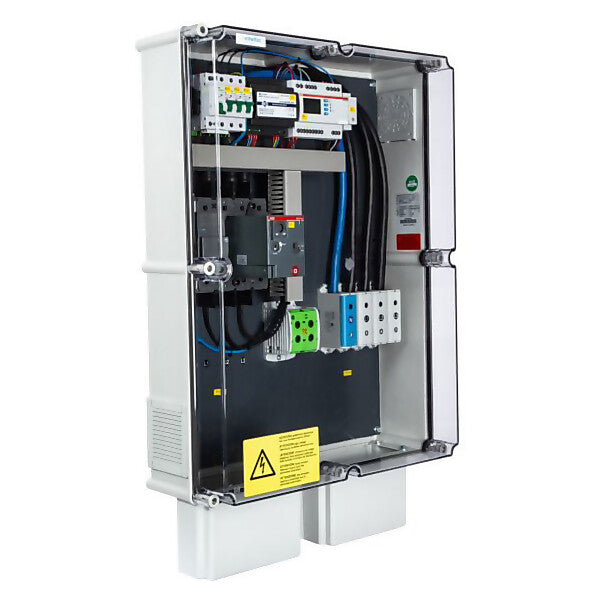

Zentraler NA-Schutz und Kuppelschalter für PV-Anlagen bis 135KW*/150KVA (* = Leistungsgrenze VDE-AR-N 4105:2018-11) nach VDE-AR-N 4105:2018-11 für Erzeugungseinheiten Typ 2 10014059, zu beachten: Netzvorsicherung vom Typ gG/gL erforderlich! (max. 315A), Netzspannung: 3 x 230/400V 50Hz, Nennstrom: 217A (bei cos phi 0.9) 195,7A (bei cos phi 1), Netzform: TT- oder TN-S (allpolige Trennung!), NA-Schutzrelais: Tele NA003-M64, Kuppelschalter : ABB - Leistungsschalter mit motorischer Wiedereinschaltung, Gehäuse: Wandmontage, Gfk-verstärktes Polyestergehäuse mit Schraubdeckel, Montageart: Im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!), Schutzart: IP54, Umgebung: max. Umgebungstemperatur 35°C!, Kabeleintritt: beide unten, Icotek Kabeltülle M75 für Kabel 39-60mm, Anschlüsse Netz: Englaschen-Rohrkabelschuh M8/max. Breite 24mm, max. 150mm² Kupfer, Anschlüsse Lasten: Schraubklemmen Kupfer- oder Aluminium, eindrähtig/mehrdrähtig 35mm² - 240mm², feindrähtig mit Aderendhülse: 35mm² - 185mm², Abmessungen: ca. 540 x 860 x 201 (mm), (B x H x T) Gewicht: ca. 31 (Kg)

Hersteller-Informationen

Art.-Nr. 10018522
EAN 0695102506774

enwitec electronic
enwitec electronic GmbH
Scherrwies 2
DE-84329 Rogglfing
www.enwitec.eu
[email protected]

Dokumente

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
