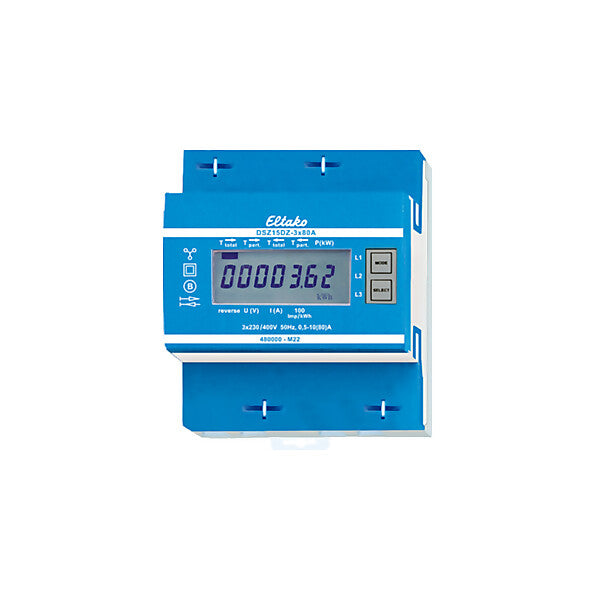

Eltako Zweiweg-Drehstromzähler MID geeicht DSZ15DZ-3x80A MID

Merkmal	Wert
Zählertyp	elektronisch
Nennstrom (In)	10 A
Maximalstrom (Imax)	80 A
Nennspannung (Un) N-L	230 V
Nennspannung (Un) L-L	400 V
Frequenz	50 Hz
Leistungsaufnahme	0,5 W
Genauigkeitsklasse	B
Polart	Vierleiter
Ausführung	Direktmessung
Energieart	Wirkleistung
Geeignet für	Bezug/Lieferung
Tarifausführung	Zweitarif
Tarifsteuerung	extern
Geeicht	ja
Zulassung	Measuring Instruments Directive
Impulsausgang	optisch
Impulsart	S0
Impulsrate	1000 Imp/kWh (kvarh)
Anzeigeart	digital
Montageart	REG
Breite in Teilungseinheiten	4
Breite	70 mm
Tiefe	58 mm
Höhe	82 mm
Ausführung der Schnittstelle	sonstige
Anzahl der Stellen	7
Schutzart (IP)	IP20

Zweirichtungs-Drehstromzähler. Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Die Wirkenergie wird abhängig vom Vorzeichen addiert. Positive Leistung im Zähler bedeutet Energiebezug, eine negative Leistung bedeutet Energielieferung. Die Energiemessung erfolgt saldierend. Wenn der Energiebezug (P positiv) größer ist als die Energielieferung (P negativ) wird der Zählerstand T Pfeil rechts erhöht. Falls die Energielieferung größer ist als der Energiebezug, wird der Zählerstand T Pfeil links erhöht. Energiebezug wird mit einem Rechtspfeil und Energielieferung wird mit einem Linkspfeil jeweils über dem aktiven Balken im Display angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Der N-Anschluss muss vorhanden sein. Energiebezug und Energielieferung sind nichtflüchtig gespeichert und werden nach einem Stromausfall sofort wieder angezeigt. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug und die Leistungslieferung werden mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Bezug und Lieferung, die Wirkenergie der rücksetzbaren Speicher Bezug und Lieferung sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung: Bei fehlendem Außenleiter wird der entsprechende Außenleiter im Display angezeigt.

Art.-Nr. 28480315
EAN 4010312501870
