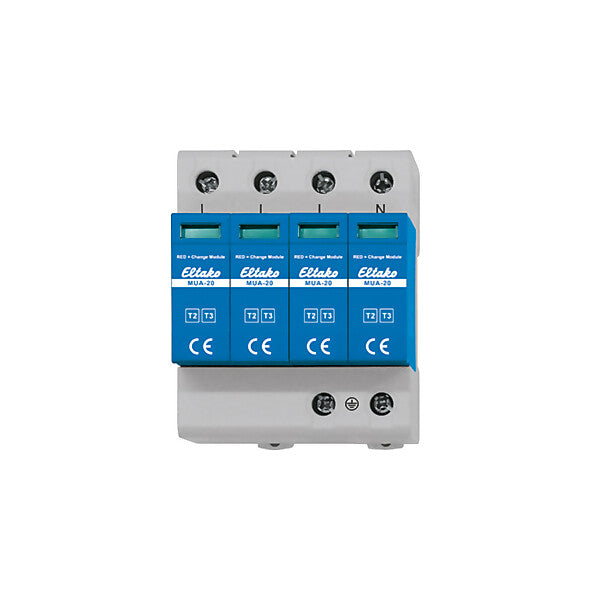

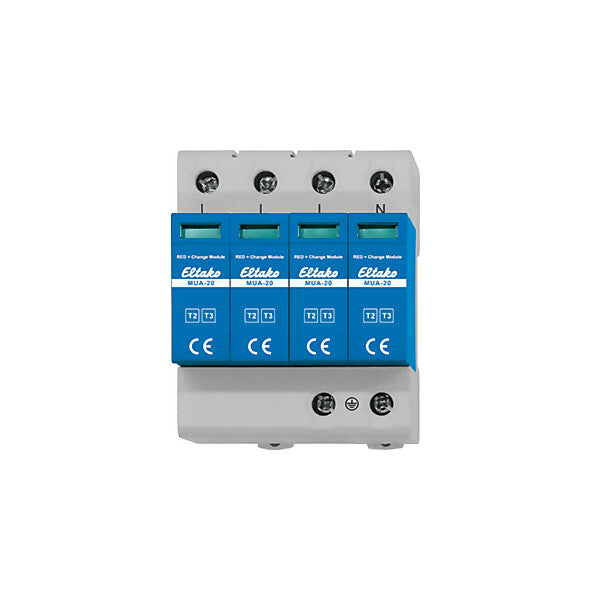

Eltako Überspannungsableiter Typ 2 MUA-20
Verpackungseinheit: 1 Stk.
10 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 7 bis 14 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Netzform TN | ja |
| Netzform TT | ja |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Nennspannung AC | 230 V |
| Max. Dauerspannung AC | 275 V |
| Schutzpegel | 1,2 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Kurzschlussfestigkeit (Isccr) | 25 kA |
| Integrierter Kurzschlussschutz | nein |
| Integrierte Vorsicherung | ja |
| Leckstromfrei | nein |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | ja |
| Schutzart (IP) | IP20 |
Beschreibung
4 Teilungseinheiten = 72 mm breit.
Der modulare Überspannungsableiter schützt elektrische Anlagen zuverlässig vor transienten Überspannungen.
Schützt TN- und TT-Systeme vor Schaltüberspannungen und indirekten Blitzeinwirkungen. Kompakte Bauform, einfache Hutschienenmontage und modularer Aufbau ermöglichen schnelle Installation und Wartung.
Bietet Schutz der Klasse Typ 2 und schützt zuverlässig vor transienten Überspannungen durch Schaltvorgänge oder entfernte Blitzeinschläge.
Gemäß DIN VDE 0100-443/534 ist der Einsatz eines MUA-20 verpflichtend, wenn z. B. die Leitungslänge zwischen Haupt- und Unterverteilung mehr als 10 Meter beträgt.
Bei vorhandenem äußerem Blitzschutz ist eine Schutzstufung erforderlich:
Typ 1 in der Hauptverteilung (z. B. MUA-100, MUA-50)
Typ 2 in der Unterverteilung (z. B. MUA-30, MUA-20)
Ein Typ-2-Ableiter in der Unterverteilung ist nur erforderlich, wenn die Leitungslänge zur Hauptverteilung mit installiertem Typ 1+2+3 mehr als 10 Meter beträgt.
Hersteller-Informationen
Art.-Nr. 28380003
EAN 4010312502198
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]
Dokumente
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
