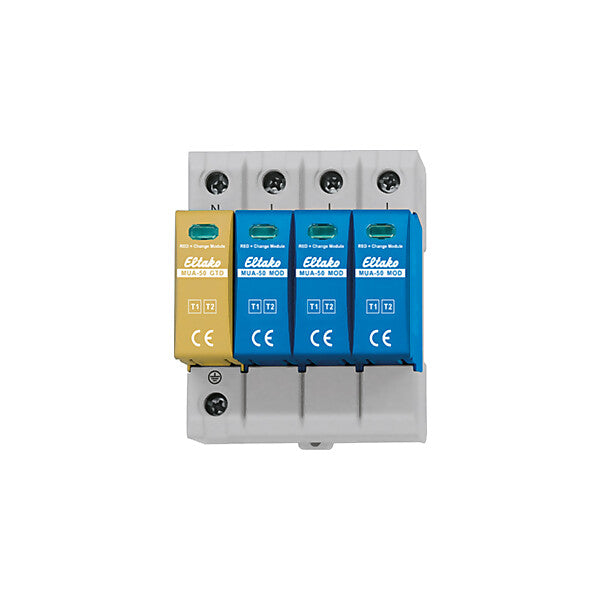

Eltako Überspannungsableiter Typ 1+2+3 MUA-50
189,21 €
UVP*
185,27 €
185,27 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 1 Stk.
Verpackungseinheit: 1 Stk.
Nicht vorrätig
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Netzform TN-C | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Ableitstoßstrom (8/20) | 50 kA |
| Nennspannung AC | 240 V |
| Max. Dauerspannung AC | 300 V |
| Schutzpegel | 1,5 kV |
| Schutzpegel L-N | 1,5 kV |
| Schutzpegel N-PE | 1,5 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Kurzschlussfestigkeit (Isccr) | 25 kA |
| Integrierter Kurzschlussschutz | ja |
| Integrierte Vorsicherung | ja |
| Leckstromfrei | ja |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Signalisierung am Gerät | optisch |
Beschreibung
Reiheneinbaugera t fu r Montage auf Tragschiene DIN-EN 60715 TH35.
TÜV-zertifiziert gemäß IEC 61643-11, Zertifikatsnummer: AN 50567910 0001.
4 Teilungseinheiten = 72 mm breit.
Der modulare Kombiableiter schützt elektrische Anlagen zuverlässig vor transienten Überspannungen. Bietet hohen Schutz bei direkter Blitzeinwirkung in TT-, TN-C- und TN-S-Systemen. 12,5 kA Stoßstromfestigkeit
pro Pol. Einfache Hutschienenmontage und modularer Aufbau ermöglichen eine schnelle Installation und Wartung.
Vereint die Schutzklassen Typ 1+2+3 in einem Gerät und ermöglicht damit einen umfassenden Überspannungsschutz vom Gebäudeeintritt bis zum Endgerät.
Der Einsatz eines MUA-50-Kombiableiters ist gemäß DIN VDE 0100-443/534 verpflichtend bei Neubauten sowie bei Erweiterungen mit leistungsstarken Verbrauchern (z. B. Wallbox, Wärmepumpe, PV-Anlage).
Bei vorhandenem äußerem Blitzschutz ist eine Schutzstufung erforderlich:
Typ 1 in der Hauptverteilung (z. B. MUA-100, MUA-50)
Typ 2 in der Unterverteilung (z. B. MUA-30, MUA-20)
Ein Typ-2-Ableiter in der Unterverteilung ist nur erforderlich, wenn die Leitungslänge zur Hauptverteilung mit installiertem Typ 1+2+3 mehr als 10 Meter beträgt.
TÜV-zertifiziert gemäß IEC 61643-11, Zertifikatsnummer: AN 50567910 0001.
4 Teilungseinheiten = 72 mm breit.
Der modulare Kombiableiter schützt elektrische Anlagen zuverlässig vor transienten Überspannungen. Bietet hohen Schutz bei direkter Blitzeinwirkung in TT-, TN-C- und TN-S-Systemen. 12,5 kA Stoßstromfestigkeit
pro Pol. Einfache Hutschienenmontage und modularer Aufbau ermöglichen eine schnelle Installation und Wartung.
Vereint die Schutzklassen Typ 1+2+3 in einem Gerät und ermöglicht damit einen umfassenden Überspannungsschutz vom Gebäudeeintritt bis zum Endgerät.
Der Einsatz eines MUA-50-Kombiableiters ist gemäß DIN VDE 0100-443/534 verpflichtend bei Neubauten sowie bei Erweiterungen mit leistungsstarken Verbrauchern (z. B. Wallbox, Wärmepumpe, PV-Anlage).
Bei vorhandenem äußerem Blitzschutz ist eine Schutzstufung erforderlich:
Typ 1 in der Hauptverteilung (z. B. MUA-100, MUA-50)
Typ 2 in der Unterverteilung (z. B. MUA-30, MUA-20)
Ein Typ-2-Ableiter in der Unterverteilung ist nur erforderlich, wenn die Leitungslänge zur Hauptverteilung mit installiertem Typ 1+2+3 mehr als 10 Meter beträgt.
