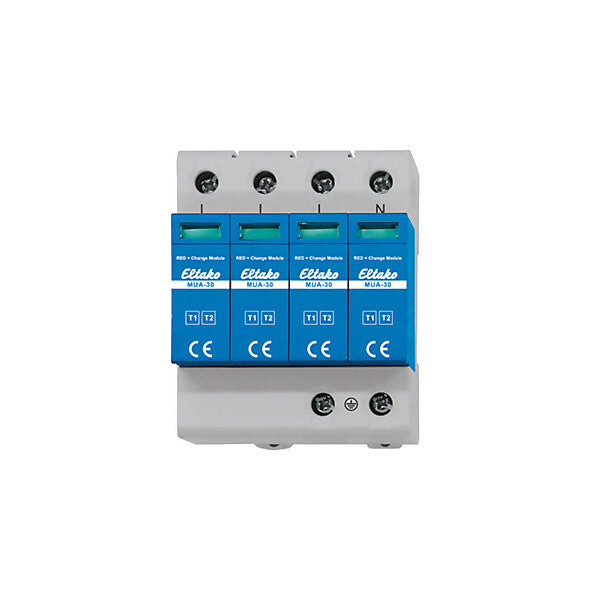

Eltako Überspannungsableiter Typ 1+2 MUA-30
168,18 €
UVP*
164,68 €
164,68 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 1 Stk.
Verpackungseinheit: 1 Stk.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Netzform TN | ja |
| Netzform TT | ja |
| Nennableitstoßstrom (8/20) | 30 kA |
| Max. Ableitstoßstrom (8/20) | 60 kA |
| Nennspannung AC | 240 V |
| Max. Dauerspannung AC | 275 V |
| Schutzpegel | 1,5 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Kurzschlussfestigkeit (Isccr) | 25 kA |
| Integrierter Kurzschlussschutz | nein |
| Integrierte Vorsicherung | ja |
| Leckstromfrei | nein |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Signalisierung am Gerät | optisch |
| Schutzart (IP) | IP20 |
Beschreibung
Reiheneinbaugera t fu r Montage auf Tragschiene DIN-EN 60715 TH35.
4 Teilungseinheiten = 72 mm breit.
Der modulare Kombiableiter schützt elektrische Anlagen zuverlässig vor transienten Überspannungen.
Kombiniert Blitzstrom- und Überspannungsschutz in einem Gerät. Ideal für TN-/TT-Netze mit erhöhtem Schutzbedarf. Bauform, einfache Hutschienenmontage und modularer Aufbau ermöglichen schnelle Installation und Wartung.
Vereint die Schutzklassen Typ 1 und Typ 2 in einem Gerät und bietet damit zuverlässigen Schutz vor den Folgen direkter Blitzeinschläge sowie vor transienten Überspannungen im gesamten Gebäude.
Gemäß DIN VDE 0100-443/534 ist der Einsatz eines MUA-30 verpflichtend, wenn z. B. die Leitungslänge zwischen Haupt- und Unterverteilung mehr als 10 Meter beträgt.
Bei vorhandenem äußerem Blitzschutz ist eine Schutzstufung erforderlich:
Typ 1 in der Hauptverteilung (z. B. MUA-100, MUA-50)
Typ 2 in der Unterverteilung (z. B. MUA-30, MUA-20)
Ein Typ-2-Ableiter in der Unterverteilung ist nur erforderlich, wenn die Leitungslänge zur Hauptverteilung mit installiertem Typ 1+2+3 mehr als 10 Meter beträgt.
4 Teilungseinheiten = 72 mm breit.
Der modulare Kombiableiter schützt elektrische Anlagen zuverlässig vor transienten Überspannungen.
Kombiniert Blitzstrom- und Überspannungsschutz in einem Gerät. Ideal für TN-/TT-Netze mit erhöhtem Schutzbedarf. Bauform, einfache Hutschienenmontage und modularer Aufbau ermöglichen schnelle Installation und Wartung.
Vereint die Schutzklassen Typ 1 und Typ 2 in einem Gerät und bietet damit zuverlässigen Schutz vor den Folgen direkter Blitzeinschläge sowie vor transienten Überspannungen im gesamten Gebäude.
Gemäß DIN VDE 0100-443/534 ist der Einsatz eines MUA-30 verpflichtend, wenn z. B. die Leitungslänge zwischen Haupt- und Unterverteilung mehr als 10 Meter beträgt.
Bei vorhandenem äußerem Blitzschutz ist eine Schutzstufung erforderlich:
Typ 1 in der Hauptverteilung (z. B. MUA-100, MUA-50)
Typ 2 in der Unterverteilung (z. B. MUA-30, MUA-20)
Ein Typ-2-Ableiter in der Unterverteilung ist nur erforderlich, wenn die Leitungslänge zur Hauptverteilung mit installiertem Typ 1+2+3 mehr als 10 Meter beträgt.
Hersteller-Informationen
Art.-Nr. 28380002
EAN 4010312502211
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]
Dokumente
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
