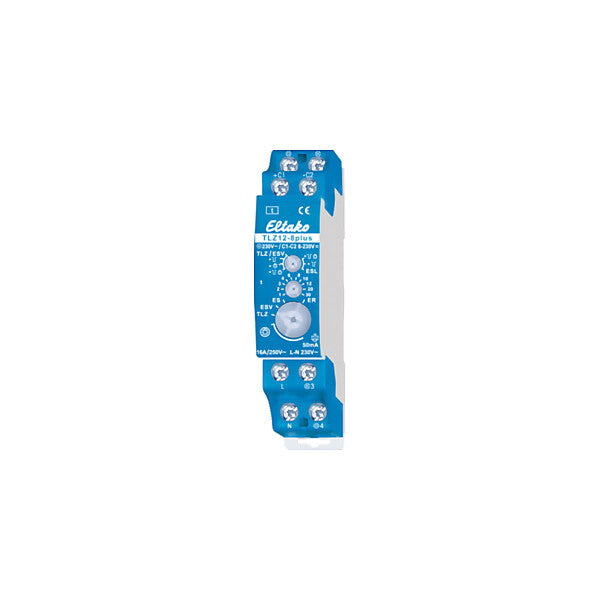

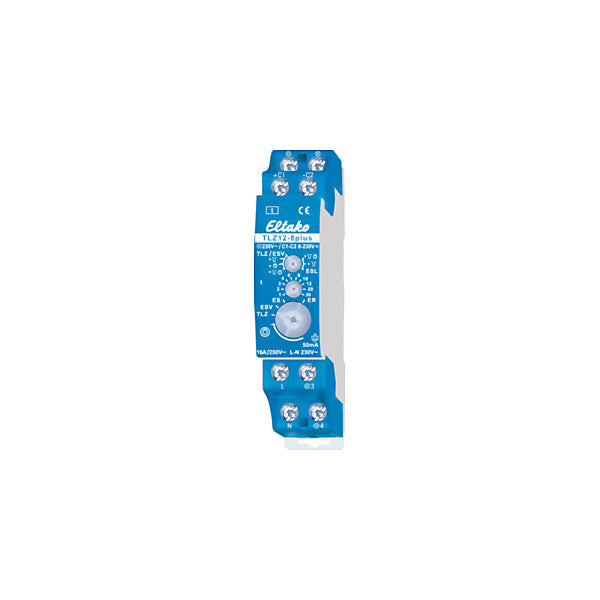

Eltako Treppenlichtzeitschalter TLZ12-8plus

Merkmal	Wert
Funktion	elektronisch mit Ausschaltvorwarnung
Montageart	DIN-Schiene
Breite in Teilungseinheiten	1
Einbautiefe	58 mm
Anzahl der Kontakte als Schließer	1
Steuerspannung 1	230 V
Steuerspannungsart 1	AC
Frequenz der Steuerspannung 1	50 Hz
Steuerspannung 2	8..230 V
Steuerspannungsart 2	AC/DC
Bemessungsschaltstrom	1,6 A
Rückfallverzögerung	1..12 min
Taster Glimmlampenstrom	50 mA
Schaltungsart	3- und 4-Leiter-Schaltung
Ausschaltvorwarnung	flackern
Stromstoßfunktion wählbar	ja
Nachschaltung	nachschaltbar + Dauerlicht + Zeitverlängerung
Versorgungsspannung	230 V
Spannungsart der Versorgungsspannung	AC
Max. Glühlampenlast	400 W
Max. Leuchtstofflampenlast (parallel kompensiert)	400 VA
Max. Schaltleistung LED	200 W
Leistungsaufnahme	600 W

1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, ESL bis 200W, Glüh­lampen bis 2300W. Steuerspannung 230V und/oder 8..230V UC. Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,7 Watt. Mit ESL-Optimierung und Multifunktion. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Die geräuschlose Elektronik belästigt nicht das empfindlichste Ohr ganz im Gegensatz zu vielen Synchronmotoren mit mechanischem Getriebe. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Steuer-, Versorgungs- und Schaltspannung 230V. Zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230 V UC. Für 3- und 4-Leiter-Schaltungen, nachschaltbar, mit Dachbodenbeleuchtung bei 4-Leiter-Schaltung. Automatische Erkennung der Schaltungsart. Glimmlampenstrom bis 50mA, abhängig von der Zündspannung der Glimmlampen. Genaue Zeiteinstellung 1 bis 30 Minuten mit Minutenskala. Dauerlicht-Schalter mit dem großen Drehschalter. Nach einem Stromausfall in der Funktionseinstellung TLZ wird die Beleuchtung wieder eingeschaltet, wenn der Zeitablauf noch nicht beendet war. Mit Doppelanschlüssen für Taster und Lampe, damit wahlweise oben und unten oder nur unten angeschlossen werden kann. Bei zugeschalteter Ausschaltvorwarnung flackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen. Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauerlicht gestellt werden, welches nach 60 Minuten automatisch ausgeschaltet wird oder mit Tasten länger als 2 Sekunden ausgeschaltet werden kann. Sind Taster-Dauerlicht und Ausschaltvorwarnung zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung. Werden ganz oder teilweise Energiesparlampen ESL geschaltet, dann die Ausschaltvorwarnung und das Taster-Dauerlicht auf der rechten ESL-Seite des Drehschalters einstellen. Innerhalb der ersten Sekunde nach dem Einschalten oder Nachschalten kann bei den TLZ-Funktionen die Zeit durch bis zu 3-maliges kurzes Tasten verlängert werden (pumpen). Jedes Tasten addiert 1-mal die eingestellte Zeit hinzu. Mit Multifunktion: Umschaltbar auf die Funktionen ES (Stromstoßschalter), ER (Relais) und ESV ­(Stromstoßschalter mit Rückfallverzögerung). In der Funktion ESV entsprechen die mit dem mittleren Drehschalter einstellbaren Zeiten (t) folgenden Werten: 1 = 2 min, 2 = 5 min, 3 = 10 min, 4 = 15 min, 6 = 25 min, 8 = 35 min, 10 = 45 min, 12 = 60 min, 20 = 90 min, 30 = 120 min. Nach Ablauf der eingestellten Verzögerungszeit wird automatisch ausgeschaltet, wenn der manuelle Aus-Befehl nicht gegeben wurde. Ausschaltvorwarnung und Taster-Dauerlicht sind auch bei ESV zuschaltbar. Vergessenes Dauerlicht wird nach 2 Stunden ausgeschaltet.

Art.-Nr. 23100832
EAN 4010312401613

Eltako
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]
