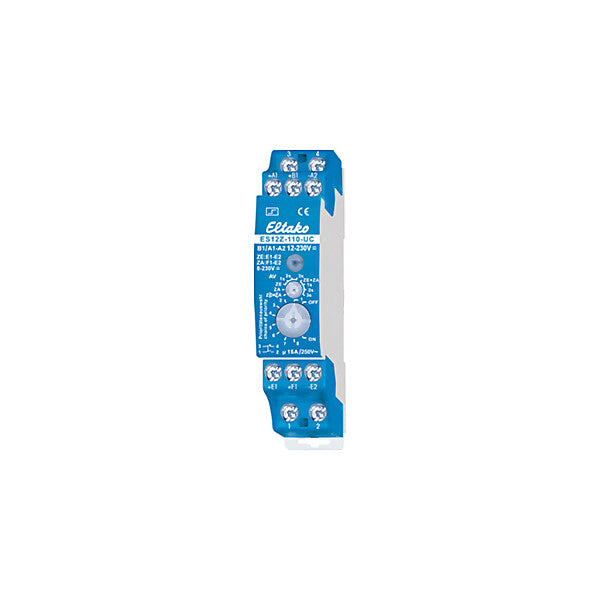

Eltako Stromstoßschalter 1S1Ö pot.fre.16A/250 ES12Z-110-UC

Merkmal	Wert
Funktion	elektronisch für Zentralsteuerung
Montageart	DIN-Schiene
Breite in Teilungseinheiten	1
Einbautiefe	58 mm
Anzahl der Kontakte als Schließer	1
Anzahl der Kontakte als Öffner	1
Steuerspannung 1	12..230 V
Steuerspannungsart 1	AC/DC
Frequenz der Steuerspannung 1	50 Hz
Steuerspannung 2	8..230 V
Frequenz der Steuerspannung 2	50 Hz
Bemessungsschaltstrom	16 A
Versorgungsspannung	250 V
Spannungsart der Versorgungsspannung	AC
Max. Glühlampenlast	2000 W
Max. Leuchtstofflampenlast	1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung)	1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert)	500 VA
Max. Schaltstrom (cos phi	0,6)
Geeignet für Handbedienung	nein

1 Schließer + 1 Öffner potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Stand-by-Verlust nur 0,03-0,4 Watt. Prioritäten der Zentralsteuerung wählbar. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Örtliche Universal-Steuerspannung 12..230V UC. Mit zusätzlichen Steuereingängen zentral ein und zentral aus für 8..230V UC, vom örtlichen Steuereingang galvanisch getrennt. Versorgungsspannung wie die örtliche Steuerspannung. Sehr geringes Schaltgeräusch. Glimmlampenstrom ab 110V Steuerspannung bis 50mA in den Schalterstellungen 1 bis 3 und 5 bis 7. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Maximalstrom als Summe über beide Kontakte 16A bei 230V. Mit Ansteuerungs-LED. Diese blinkt nach 15 Sekunden bei blockiertem örtlichen Taster, nicht in den Drehschalter-Stellungen 4 und 8. Mit dem oberen Drehschalter kann dieser Stromstoßschalter ganz oder teilweise von der Zentralsteuerung ausgenommen werden: ZE+ZA = Zentral ein und zentral aus sind wirksam, wobei für zentral ein eine Ansprechverzögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann. ZE = Nur zentral ein ist wirksam, wobei eine Ansprechverzögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann. ZA = Nur zentral aus ist wirksam. ZE+ZA = Keine Zentralsteuerung ist wirksam. Mit dem unteren Drehschalter können verschiedene Prioritäten eingestellt werden. Diese legen fest, welche anderen Steuereingänge gesperrt sind, solange ein Steuereingang dauererregt ist. Außerdem wird hierbei entschieden, wie sich der Stromstoßschalter ES12Z bei Ausfall und Wiederkehr der Versorgungsspannung verhalten soll: In den Schalterstellungen 1 bis 4 bleibt die Schaltstellung bei dem Ausfall unverändert, in den Schalterstellungen 5 bis 8 wird ausgeschaltet. Anliegende Zentralbefehle werden nach der Wieder­kehr sofort ausgeführt. OFF = Dauer AUS, ON = Dauer EIN. 1 und 5 = Keine Priorität. Auch bei dauererregten Zentral-Steuereingängen kann örtlich getastet werden. Der letzte Zentralbefehl wird ausgeführt. Dies ist die Einstellung ab Werk. 2 und 6 = Priorität für zentral ein und aus. Örtliches Tasten ist solange wirkungslos. Dauererregung zentral aus hat jedoch Vorrang vor Dauererregung zentral ein. 3 und 7 = Priorität für zentral ein und aus. Örtliches Tasten ist solange wirkungslos. Dauererregung zentral ein hat jedoch Vorrang vor Dauererregung zentral aus. 4 und 8 = Priorität für dauererregten örtlichen Taster. Zentralbefehle werden solange nicht ausgeführt. Ein Glimmlampenstrom ist in diesen Stellungen nicht zugelassen.

Art.-Nr. 21110601
EAN 4010312107683

Eltako
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]
