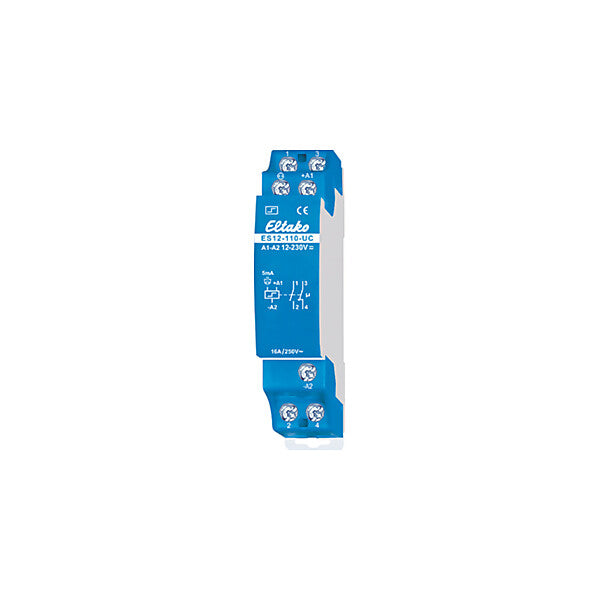

Eltako Stromstoßschalter 16A,1S+1Ö ES12-110-UC

Merkmal	Wert
Funktion	elektronisch Schalter
Montageart	DIN-Schiene
Breite in Teilungseinheiten	1
Einbautiefe	58 mm
Anzahl der Kontakte als Schließer	1
Anzahl der Kontakte als Öffner	1
Steuerspannung 1	12..230 V
Steuerspannungsart 1	AC/DC
Frequenz der Steuerspannung 1	50 Hz
Steuerspannung 2	230 V
Steuerspannungsart 2	AC
Frequenz der Steuerspannung 2	50 Hz
Bemessungsschaltstrom	16 A
Max. Glühlampenlast	2000 W
Max. Leuchtstofflampenlast	1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung)	1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert)	500 VA
Max. Schaltstrom (cos phi	0,6)
Geeignet für Handbedienung	nein

1 Schließer + 1 Öffner potenzialfrei 16 (10) A/250V AC, 230 V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Entweder Universal-Steuerspannung 12..230V UC am Steuereingang A1/A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang A1/A2. Zusätzlich muss die Klemme B1
angeschlossen werden. Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. Es besteht keine ständige Stromversorgung, sofern Klemme B1 nicht angeschlossen ist. Dadurch
entsteht kein Stromverbrauch im Ruhezustand. Wenn Lasten mit mehr als 10 A geschaltet werden oder Glimmlampen zum Einsatz kommen, muss zusätzlich die Klemme B1 angeschlossen werden. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,4W. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Stromstoßschalter S12-110-. Befindet sich dieser Stromstoßschalter in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, wird keine zusätzliche Grundlast benötigt, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden. Die Elektronik hat keine eigene Stromversorgung und daher in beiden Kontaktstellungen keinen Stromverbrauch. Lediglich während des kurzen Steuerimpulses von nur 0,2 Sekunden fließt der Steuerstrom, welcher den Mikrocontroller aktiviert. Er liest den letzten Schaltzustand aus seinem nichtflüchtigen Speicher, schaltet das bistabile Relais dementsprechend in die entgegengesetzte Richtung und schreibt den neuen Schaltzustand in den Speicher zurück.

Art.-Nr. 21110002
EAN 4010312108055

Eltako
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]

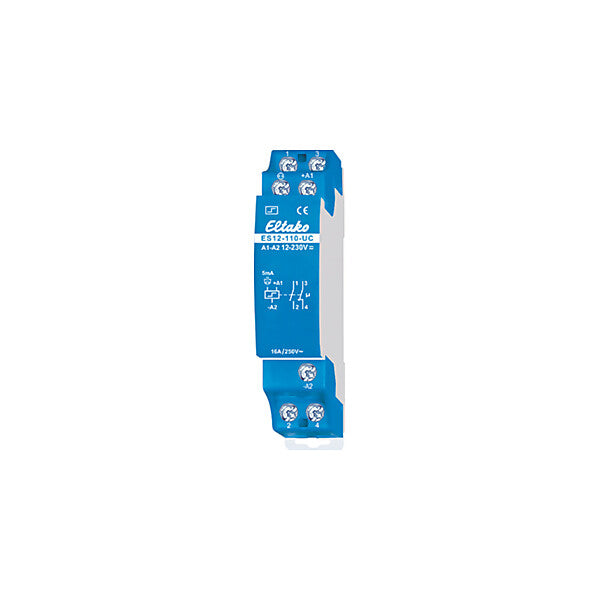

• Produktbild
