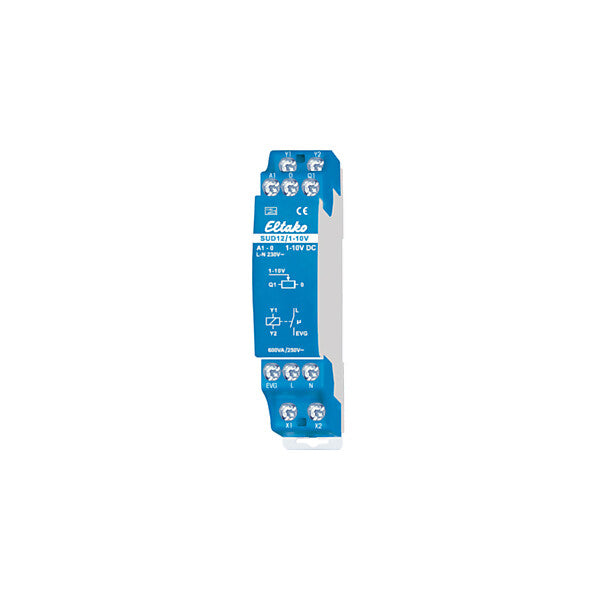

Eltako Steuergerät 1-10V f.Univ.-Dimmschalter SUD12/1-10V

Merkmal	Wert
Zusammenstellung	sonstige
Bedienungsart	Tipptaster
Anzahl der Einheiten	1
App-Steuerung über Bluetooth	nein
Dimmung Phasenanschnitt	nein
Dimmung Phasenabschnitt	nein
Seriendimmer	nein
Lastart	kapazitive Last
Nebenstelleneingang	nein
Lichtwertspeicher	nein
Verwendbar mit Taste	ja
Verwendbar mit Bewegungsmelder	nein
Verwendbar mit Präsenzmelder	nein
Verwendbar mit Zeitschalter/Timer	nein
Verwendbar mit Funktaste	nein
Verwendbar mit IR-Taste	nein
Min. Helligkeit steuerbar	ja
Montageart	REG
Befestigungsart	sonstige
Werkstoff	Kunststoff
Werkstoffgüte	Thermoplast
Halogenfrei	ja
Oberflächenschutz	sonstige
Ausführung der Oberfläche	matt
Farbe	blau
Transparent	nein
Steuerspannung	8..230 V
Leistungsaufnahme	0,5 W
Anschlussart	Schraubklemme
Aderquerschnitt	6 mm²
Gerätebreite	18 mm
Gerätehöhe	58 mm
Gerätetiefe	66 mm
Kompatibel mit Apple HomeKit	nein
Kompatibel mit Google Assistant	nein
Kompatibel mit Amazon Alexa	nein
IFTTT-Unterstützung verfügbar	nein

1 Schließer nicht potenzialfrei 600VA und 1-10V-Steuerausgang 40mA. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Leistung von Spezialrelais. Das Steuergerät SUD12 kann in zwei Schaltungsarten verwendet werden. Schaltungsart 1-10V-Ausgang: In dieser Schaltungsart können, in Verbindung mit einem Universal-Dimmschalter EUD12D bzw. MFZ12PMD elektronische Vorschaltgeräte und Trafos mit einer 1-10V-Schnittstelle bis zu 40mA Gesamt-Steuerstrom angesteuert werden. Der EUD12D bzw. MFZ12PMD wird mit Tastern am Universal-Steuerspannungs-Eingang örtlich und ggf. zentral gesteuert und veranlasst das SUD12 über die Anschlüsse Y1/Y2 zur Regelung des 1-10V-Ausganges 0/Q1 für die Schnittstelle. Die Ein- und Ausschaltung der Last erfolgt mit einem bistabilen Relais am Ausgang EVG. Schaltung im Nulldurchgang zur Kontaktschonung. Schaltleistung Leuchtstofflampen oder NV-Halogenlampen mit EVG 600VA. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher ans Netz gelegt wird. An den Universal-Dimmschalter EUD12D kann gleichzeitig eine direkt dimmbare Lampe angeschlossen werden. Außer­dem kann der Universal-Dimmschalter EUD12D bzw. MFZ12PMD mit Leistungszusätzen LUD12 für direkt dimmbare Lampen und Leuchten erweitert werden, wie auf Seite 9-7 beschrieben. Schaltungsart 1-10 V-Eingang: In dieser Schaltungsart kann, in Verbindung mit einem an die Anschlüsse X1/X2 angeschlossenen Leistungszusatz LUD12, der Ausgang eines 1-10V-Steuergerätes an A1/0 in eine direkte Dimmfunktion umgesetzt werden. Das Ein- und Ausschalten erfolgt ebenfalls extern an L des SUD12. Der Drehschalter des LUD12 muss unbedingt in die Stellung zusätzliche Leuchten gestellt werden. An das Steuergerät SUD12 können weitere Leistungszusätze LUD15 in der Schaltungsart Leistungserhöhung mit zusätzlichen Leuchten angeschlossen werden. An den Steuereingang A1/0 kann auch direkt ein 100K-Potentiometer zur Helligkeitsregulierung angeschlossen werden. Wird der Eingang A1/0 getrennt, dimmt der LUD12 auf maximale Helligkeit.
