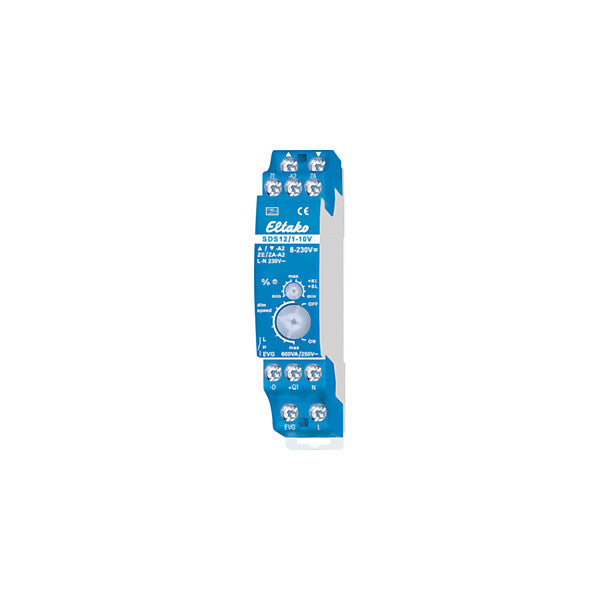

Eltako Steuerdimmschalter 1-10V,f.EVGs SDS12/1-10V

Merkmal	Wert
Zusammenstellung	sonstige
Bedienungsart	Tipptaster
Anzahl der Einheiten	1
App-Steuerung über Bluetooth	nein
Dimmung Phasenanschnitt	nein
Dimmung Phasenabschnitt	nein
Seriendimmer	nein
Lastart	kapazitive Last
Nebenstelleneingang	nein
Lichtwertspeicher	ja
Verwendbar mit Taste	ja
Verwendbar mit Bewegungsmelder	ja
Verwendbar mit Präsenzmelder	ja
Verwendbar mit Zeitschalter/Timer	ja
Verwendbar mit Funktaste	nein
Verwendbar mit IR-Taste	nein
Min. Helligkeit steuerbar	ja
Montageart	REG
Befestigungsart	Befestigung mit Schraube
Werkstoff	Kunststoff
Werkstoffgüte	Thermoplast
Halogenfrei	ja
Oberflächenschutz	sonstige
Ausführung der Oberfläche	matt
Farbe	blau
Transparent	nein
Steuerspannung	12..230 V
Leistungsaufnahme	1 W
Anschlussart	Schraubklemme
Aderquerschnitt	6 mm²
Gerätebreite	55 mm
Gerätehöhe	45 mm
Gerätetiefe	33 mm
Kompatibel mit Apple HomeKit	nein
Kompatibel mit Google Assistant	nein
Kompatibel mit Amazon Alexa	nein
IFTTT-Unterstützung verfügbar	nein

1 Schließer nicht potenzialfrei 600VA und 1-10V-Steuerausgang 40mA. Stand-by-Verlust nur 0,5 Watt. Mindesthelligkeit und Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Schaltung im Nulldurchgang zur Kontaktschonung. Auch zur Ansteuerung von LED-Konvertern mit passiver 1-10V Schnittstelle ohne Hilfsspannung bis zu 0,6mA. Darüber mit Hilfsspannung. Universal-Steuerspannung 8..230V UC, örtlich und zentral ein/aus mit gleichem Potenzial. Versorgungspannung 230V galvanisch getrennt. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Leistung von Spezialrelais. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und es wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Mit dem oberen %Lampe-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden. Gleichzeitig wird festgelegt, ob die Kinderzimmerschaltung und die Schlummerschaltung aktiv sind (+KI +SL). Mit dem unteren dim-speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden. Die Ein- und Ausschaltung der Last erfolgt mit einem bistabilen Relais am Ausgang EVG. Schaltleistung Leuchtstofflampen oder NV-Halogenlampen mit EVG 600VA. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Es können entweder Richtungstaster an Pfeil oben/Pfeil unten angeschlossen werden, oder diese Anschlussklemmen werden gebrückt und es wird ein Taster als Universaltaster angeschlossen. Als Richtungstaster sind dann Pfeil oben einschalten und aufdimmen sowie Pfeil unten ausschalten und abdimmen. Ein Doppelklicken Pfeil oben löst das automatische Aufdimmen bis zur vollen Helligkeit mit dim-speed-Geschwindigkeit aus. Ein Doppelklick Pfeil unten löst die Schlummerschaltung aus. Die Kinderzimmerschaltung wird mit dem Taster an Pfeil oben ausgeführt. Als Universaltaster erfolgt die Richtungsumkehr durch kurzes Loslassen des Tasters. Kinderzimmerschaltung KI (Universaltaster oder Richtungstaster Pfeil oben): Beim Einschalten mit längerer Tasterbetätigung wird nach ca.1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern. Schlummerschaltung SL (Universaltaster oder Richtungstaster Pfeil unten): Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet. Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden. Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung.

Art.-Nr. 21100800
EAN 4010312109403

Eltako
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]
