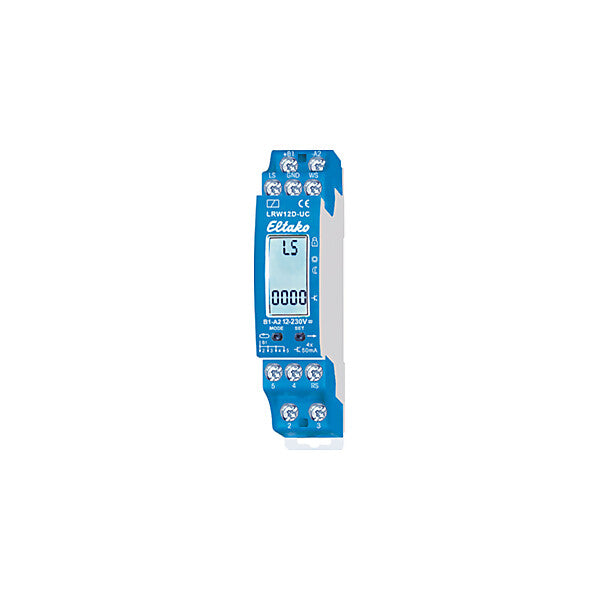

Eltako Sensorrelais LRW12D-UC

Zentrales Steuersystem für Gebäude

Art.-Nr.
V-E4-6053069
EAN
4010312206553
Hersteller-Art.-Nr.
22400501
Hersteller
Eltako
Herstellerprogramm
Überwachungsrelais
Zolltarifnummer
90258040

102,67 € UVP*

45,15 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

5 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Montageart	DIN-Schiene
Funktion	Sensormodul
Zentralfunktion AUS	nein
Gruppenschalter	nein
Panikfunktion	nein
Anwesenheitssimulation	ja
Treppenlicht und Vorwarnung	nein
Rollladen-/Sonnenschutzsteuerung, Anzahl der Kanäle	3
Wochenprogramm	nein
Astroprogramm	nein
Regensensor	nein
Helligkeitssensor	1000..60000 lx
Dämmerungssensor	1000..60000 lx
Anzahl der Kanäle	3
Steuerspannung 1	12..230 V
Steuerspannungsart 1	AC/DC
Bemessungsstrom	0,05 A
Max. Schaltstrom (cos phi	0,6)
Bemessungsspannung	8..230 V
Leistungsaufnahme	0,5 W
Schutzart (IP)	IP20
Breite in Teilungseinheiten	1
Breite	36 mm
Höhe	62 mm
Tiefe	58 mm

Beschreibung

Licht-Dämmerungs-Regen-Wind-Sensorrelais, 4 OptoMOS-Halbleiterausgänge 50mA/12..230V UC. Stand-by-Verlust nur 0,05-0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Versorgungsspannung 12..230V UC. Das Sensorrelais LRW12D wertet die Signale des Lichtsensors LS, des Regensensors RS und des Windsensors WS aus und erteilt je nach Einstellung über das Display auf der Frontseite entsprechende Steuerbefehle an die nachgeschalteten Aktoren EGS12Z-UC oder EGS12Z2-UC. Die OptoMOS-Halbleiterausgänge schalten die an der Universalspannungs-Eingangsklemme +B1 anliegende Spannung. An ein Sensorrelais LRW12D können je ein Lichtsensor LS, ein Regensensor RS und ein Windsensor WS angeschlossen werden. Von jedem Sensor jedoch nur einer. Wird einer oder zwei der drei möglichen Sensoren nicht angeschlossen, muss im Funktionsmenü für den betreffenden Sensor OFF gewählt werden. An einen Windsensor WS können jedoch mehrere LRW12D zur Ansteuerung unterschiedlicher Windgeschwindigkeiten angeschlossen werden. Die LRW12D müssen dann am selben Potenzial +B1/-A2 angeschlossen werden. Sobald die Versorgungsspannung an B1/A2 anliegt, kann der LRW12D gemäß Bedienungsanleitung eingestellt werden.

Hersteller-Informationen

Art.-Nr. 22400501
EAN 4010312206553

Eltako
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]

Dokumente

Produktbild

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
