Eltako Multi-Sensorrelais MSR12-UC

Merkmal	Wert
Ausführung des elektrischen Anschlusses	Schraubanschluss
Betätigungsart	analog mit Multifunktion
Breite in Teilungseinheiten	2
Zeitbereich	0,1..14400 s
Bemessungssteuerspeisespannung AC 50 Hz	230 V
Bemessungssteuerspeisespannung DC	12 V
Anzahl der Ausgänge, unverzögert, Schließer	2
Werkstoff des Kontakteinsatzes	Thermoplast
Werkstoff des Kontaktes	Kupfer
Werkstoff der Kontaktbeschichtung	sonstige
Betriebsspannung AC 50 Hz	230 V
Betriebsspannung DC	8 V
Spannungsart der Betriebsspannung	AC
Nennstrom	10 A
Max. Einschaltstrom	10 A
Breite	36 mm
Höhe	66 mm
Tiefe	58 mm

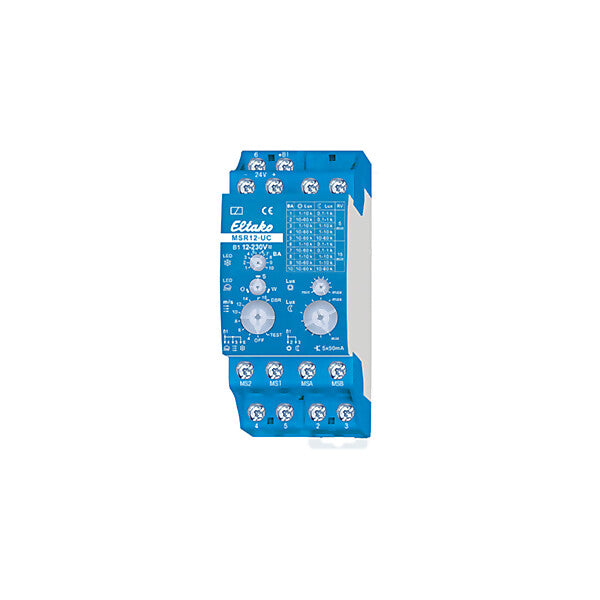

Multifunktions-Sensorrelais für Helligkeit, Dämmerung, Wind, Regen und Frost, 5 OptoMOS-Halbleiterausgänge 50mA/12..230V UC. Stand-by-Verlust ohne Wetterdaten-Multisensor WMS nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Das Multifunktions-Sensorrelais MSR12-UC wertet einmal in jeder Sekunde die Signale des Wetterdaten-Multisensors WMS aus und erteilt je nach Einstellung der Drehschalter auf der Frontseite entsprechende Steuerbefehle an die nachgeschalteten Aktoren EGS12Z-UC oder EGS12Z2-UC. Die OptoMOS-Halbleiterausgänge schalten die an der Universalspannungs-Eingangsklemme +B1 anliegende Spannung. An ein Multifunktions-Sensorrelais MSR12-UC kann nur 1 Wetterdaten-Multisensor WMS angeschlossen werden. Es können jedoch mehrere MSR12-UC an einen Wetterdaten-Multisensor WMS angeschlossen werden, um z. B. bis zu drei Himmelsrichtungen mit den Lichtsensoren des WMS auswerten zu können. Nur bei einem MSR12-UC muss der außenliegende Abschlusswiderstand vorhanden sein. Bei weiteren MSR12-UC muss er dagegen entfernt werden. Versorgungsspannung 24V DC von einem Netzteil WNT15-24VDC/24W. Dieses Netzteil versorgt gleichzeitig den an die Klemmen MS1, MS2, MSA und MSB angeschlossenen Wetterdaten-Multisensor WMS einschließlich der Beheizung der Regensensorfläche. Nach der Installation die automatische kurze Synchronisation von ca. 1 Minute abwarten. In dieser Zeit leuchten 3 LEDs in ruhiger Folge. Funktions-Drehschalter: BA = Einstellung der Betriebsarten 1 bis 10 der nebenstehenden Tabelle. 2 Verzögerungszeiten RV für Wind und Dämmerung in Verbindung mit je 5 Helligkeitsbereichen für Licht und Dämmerung. Die hinter dem Drehschalter liegende LED zeigt Frost bei einer Außentemperatur unter 2°C an, bei welcher der Ausgang 6 geschlossen wird. Dieser Ausgang öffnet wieder, sobald 3°C 5 Minuten lang überschritten sind. O-S-W = Bei dem nach Süden ausgerichteten Wetterdaten-Multisensor WMS kann die Gewichtung für Licht und Dämmerung in Richtung Ost oder West verschoben werden. lst der WMS in einer anderen Richtung montiert, kann mit diesem Drehschalter auf die gewünschte Himmelsrichtung eingestellt werden. Eine hinter dem Drehschalter liegende LED zeigt die Regenerkennung an, bei welcher der Ausgang 4 geschlossen wird. Nach dem Abtrocknen der Regensensorfläche unterstützt von einer Beheizung öffnet der Kontakt 4 sofort. Es erfolgt dann automatisch ein lmpuls von 2 Sekunden auf den Ausgang 2, wenn das Sonnensignal gerade anliegt. m/s = Mit diesem Drehschalter wird die Windgeschwindigkeit in Meter je Sekunde gewählt, bei welcher das Windsignal ausgelöst wird. Dieses schließt den Ausgang 5. Die hinter dem Drehschalter liegende LED zeigt dies an. Das Öffnen erfolgt nach der eingestellten Verzögerungszeit RV, in welcher die LED blinkt. Es erfolgt dann automatisch ein lmpuls von 2 Sekunden auf den Ausgang 2, wenn das Sonnensignal gerade anliegt. DSR = In dieser Position des Wind-Drehschalters arbeitet das MSR12-UC wie ein Dämmerungs-Sensorrelais. Das Dämmerungssignal wie bei Lux Mond beschrieben steht dann am Ausgang 3 ständig an, solange der eingestellte Dämmerungswert unterschritten ist. Der Ausgang 3 öffnet mit einer Verzögerung von 5 Minuten, wenn der eingestellte Dämmerungswert überschritten wurde. Die Ausgänge 4 (Regen) und 6 (Frost) bleiben aktiv, wie dort beschrieben. Der Ausgang 5 (Wind) bleibt ebenfalls aktiv, das Windsignal wird jedoch bei 10m/s ausgelöst. TEST = Jedes Umschalten von der Stellung OFF in die Stellung TEST aktiviert in aufsteigender Reihenfolge die Ausgänge 2 bis 6, solange TEST eingeschaltet bleibt. OFF = In der Stellung OFF ist das MSR12-UC ohne Funktion. Lux Sonne = Mit diesem Drehschalter wird die Helligkeit eingestellt, bei welcher das Sonnensignal sofort als lmpuls von 2 Sekunden auf den Ausgang 2 ausgelöst wird. Die hinter dem Drehschalter liegende LED zeigt die Überschreitung des Helligkeitswertes an. Lux = Mit diesem Drehschalter wird die Helligkeit eingestellt, welche bei Unterschreitung nach der eingestellten Verzögerungszeit RV das Dämmerungssignal von 2 Sekunden auf den Ausgang 3 auslöst. Dies zeigt die hinter dem Drehschalter liegende LED an. Sie blinkt während der Verzögerungszeit. lst die Dämmerungs-Schaltschwelle gleich oder höher eingestellt als die Sonnen-Schaltschwelle, so wird die Sonnen-Schaltschwelle intern über die Dämmerungs-Schaltschwelle angehoben. Lichtwechsel-Ausgleich: Ständiger Wechsel von Sonne und Regenwolken hätte das dauernde Schließen und Öffnen von Beschattungselementen zur Folge. Dies wird durch einen Lichtwechsel-Ausgleich verhindert. Sensorfunktion- und Leitungsbruchüberwachung: Der Wetterdaten-Multisensor WMS sendet jede Sekunde aktuelle Informationen an das MSR12-UC. Bleibt dieses Signal 5 Sekunden ganz aus oder bleibt das Einzelsignal des Windsensors 24 Stunden aus, wird ein Alarm ausgelöst: Der Wind-Ausgang 5 wird 2 Sekunden lang geschlossen, um hier eventuell angeschlossene Markisen oder Fenster zu schützen. Dieser Impuls wiederholt sich jede Stunde. Bei Wind-Alarm blinkt die Wind LED schnell. Bei totaler Signalunter­brechung blinken 3 LEDs schnell. Wird wieder ein Signal erkannt, bricht der Alarm automatisch ab.

Art.-Nr. 22500501
EAN 4010312205327

Eltako
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]
