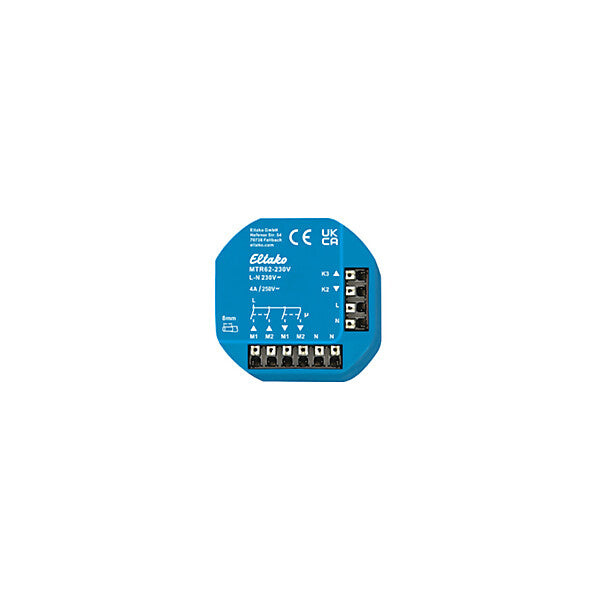

Eltako Motor-Trennrelais MTR62-230V

Trennrelais Jalousie

Art.-Nr.
V-E4-3419877
EAN
4010312206829
Hersteller-Art.-Nr.
61400603
Hersteller
Eltako
Herstellerprogramm
Überwachungsrelais
Zolltarifnummer
85269200

74,04 € UVP*

70,85 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

9 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Montageart	Unterputz
Zentraleingang	nein
Nebenstelleneingang	nein
Anzahl der anschließbaren Motoren	2
Nennspannung	230 V
Frequenz	50 Hz
Bemessungsstrom	4 A

Beschreibung

Motor-Trennrelais, 2+2 Schließer nicht potenzialfrei 4A/250V AC, für zwei 230V-Motoren. Kein Stand-by-Verlust. Für Einbaumontage. 49x51mm, 20mm tief. Die Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 2,5mm². Das MTR ist ein Steuerrelais zur Ansteuerung von ein oder zwei Jalousie- und Rollladenmotoren mit mechanischen oder elektronischen Endlagenschaltern. Die Rohrmotoren von Beschattungselementen und Rollladen dürfen keinesfalls direkt parallelgeschaltet werden, da es sonst über die Endlagenschalter zu Rückspannungen und letztendlich zur Zerstörung der Motoren kommt. Mehrere MTR können an den Eingängen parallelgeschaltet werden. Zur Ansteuerung eignen sich z.B. EGS12Z, EGS61Z, FSB14, FSB61NP und FJ62NP. Steuer- und Schaltspannung 230V. Achtung! Die Umschaltzeit zwischen dem Auf- und Abfahrbefehl muss = 500ms sein, es ist sonst eine Beschädigung des Motors bzw. des Trennrelais möglich (techn. Daten des Motors beachten).

Hersteller-Informationen

Art.-Nr. 61400603
EAN 4010312206829

Eltako
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
