Eltako Funk-Sendemodul 4-fach FSM14-UC

Merkmal	Wert
Funkfrequenz	868 MHz
Rollingcode-System	nein
Reichweite	30 m
Anzahl der Befehle	4
Mit Funkhandsender	nein
Funktaster unter Putz	nein
Funktaster auf Putz	nein
Mit Funkcodiergerät	nein
Schutzart (IP)	IP20
Tastatur-Schutzabdeckung	nein
Stromversorgung	sonstige

Funk-4-fach-Sendemodul. Mit austauschbarer Antenne. Bei Bedarf kann eine Funkantenne FA250 oder FAG55E- angeschlossen werden. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Anschluss an den ELTAKO-RS485-Bus. Quer­verdrahtung der Stromversorgung mit Steckbrücke. Alternativ kann die Stromversorgung mit einem Schaltnetzteil 12V DC an den Klemmen +12V/GND erfolgen. Dieses Funk-Sendemodul hat vier Kanäle und kann damit wie ein 4-Kanal-Funktaster Funk­telegramme in den ELTAKO-Gebäudefunk senden. E1 veranlasst ein Funktelegramm wie Wippe oben drücken eines Funktasters mit einer Wippe, E2 wie Wippe unten drücken, E3 wie linke Wippe oben drücken eines Funktasters mit einer Doppelwippe und E4 wie linke Wippe unten drücken eines Funktasters mit einer Doppelwippe. Das Telegramm beim Öffnen der Steuerkontakte ist identisch wie Funktaster loslassen. Mehrere Funk-Sendemodule dürfen nicht gleichzeitig angesteuert werden. Die Universal-Steuerspannung an +En/-E verarbeitet Steuerbefehle von 8 bis 253V AC oder 10 bis 230V DC mit einer Länge von mindestens 0,2 Sekunden. Maximale Parallelkapazität der Steuerleitungen bei 230V 0,9µF. Dies entspricht einer Länge von ca. 3000 Metern. Werden die Klemmen E1 und E2 mit einer Brücke verbunden, so wird 1x je Minute ein Funk­telegramm von E2 gesendet, solange die Steuerspannung anliegt. Z.B. für Zentralbefehle mit Priorität. Der Drehschalter wird für die Aktivierung bzw. Deaktivierung der Verschlüsselung benötigt und steht im Betrieb auf AUTO. Verschlüsselung aktivieren: Den Drehschalter auf Rechtsanschlag drehen (Position Schlüssel) und einmal tasten. Verschlüsselung deaktivieren: Den Drehschalter auf Linksanschlag drehen (Position durchgestrichener Schlüssel) und einmal tasten.

Art.-Nr. 30014048
EAN 4010312316078

Eltako
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]

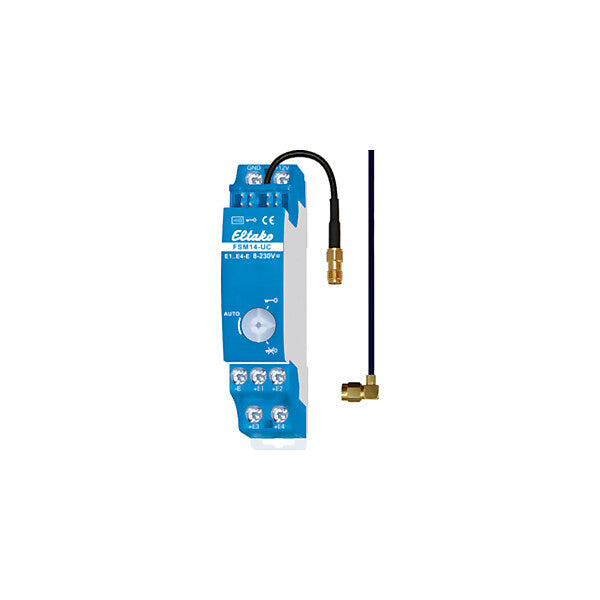

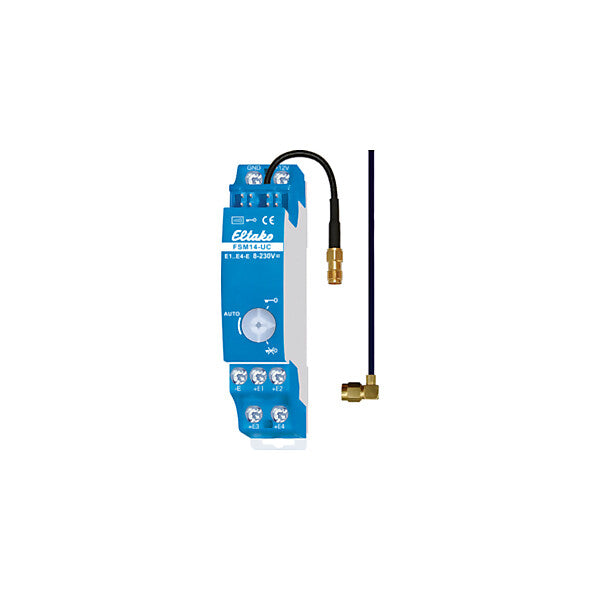

• Produktbild

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
