Schalter, Perilex, Kraftstrom, Steckvor., Terko > Funk-Bus-Systeme

Eltako Dezentraler Aktor mit Sensoreingang PL-SAM1L

Bussystem-Schaltaktor

Art.-Nr.
V-E4-0215659
EAN
4010312316665
Hersteller-Art.-Nr.
31100001
Hersteller
Eltako
Herstellerprogramm
Smarte Aktoren+Sensoren+Controller
Zolltarifnummer
85269200

142,92 € UVP*

81,97 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

7 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Bussystem KNX	nein
Bussystem KNX-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	ja
Andere Bussysteme	ohne
Funk bidirektional	nein
Anzahl anlernbare Geräte	128
Montageart	Unterputz
Vor Ort-/Handbedienung	ja
Mit LED-Anzeige	ja
Max. Schaltleistung	2000 W
Max. Schaltleistung LED	400 W
Ausgangsleistung	2000 W
Geeignet für C-Last	ja
Max. Anzahl der Schaltausgänge	1
Max. Schaltstrom	10 A
Bemessungsstrom	10 A
Bemessungsbetriebsspannung	230 V
Verschiedene Phasen anschließbar	nein
Leistungsaufnahme	0,5 W
Mit Busankopplung	ja
Busmodul abnehmbar	nein
Min. Tiefe der Gerätedose	25 mm
Modulare Erweiterungsmöglichkeit	nein

Beschreibung

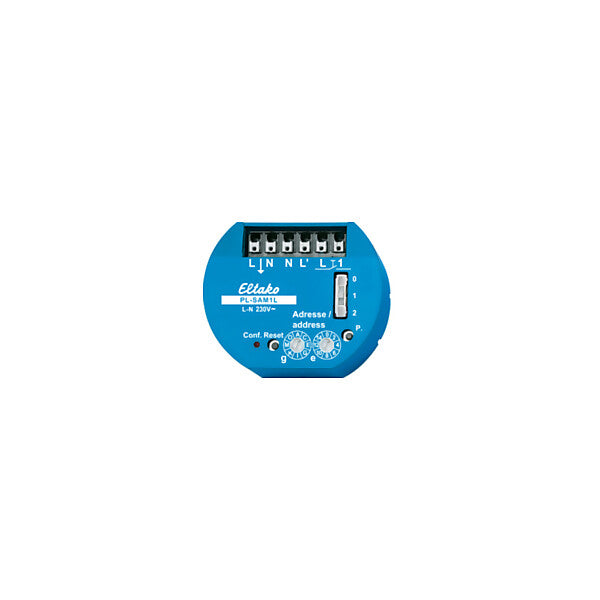

Powerline-Aktor 1 Kanal mit Sensoreingang. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. Als Stromstoßschalter oder Relais verwendbar. 1 Schließer nicht potenzialfrei 10A/250V AC, Glühlampen 2000 Watt. Sensoreingang 230V. Stand-by-Verlust nur 0,5 Watt. Zum Steuern und Schalten an gleicher Stelle. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementadresse e mit 16 numerischen Werten von 0 bis 15. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter mit den Stellungen 0, 1 und 2. Stellung 0: Sensoreingang wirkt als Taster (Stromstoßschalter). Stellung 1: Sensoreingang wirkt als Schließer (Relais). Stellung 2: Ein Wechselschalter wird wie ein Taster ausgewertet. Über die PC-Software SIENNA-Professional kann auf alle Einträge und Konfigurationen auch über das Stromnetz zugegriffen werden. Damit kann auch eine weitere Konfiguration eingestellt werden, die über die Drehschalter nicht verfügbar ist: Stellung 3: Sensoreingang wirkt als Öffner (Relais invers). Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm².

Hersteller-Informationen

Art.-Nr. 31100001
EAN 4010312316665

Eltako
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]

Dokumente

Produktbild

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
