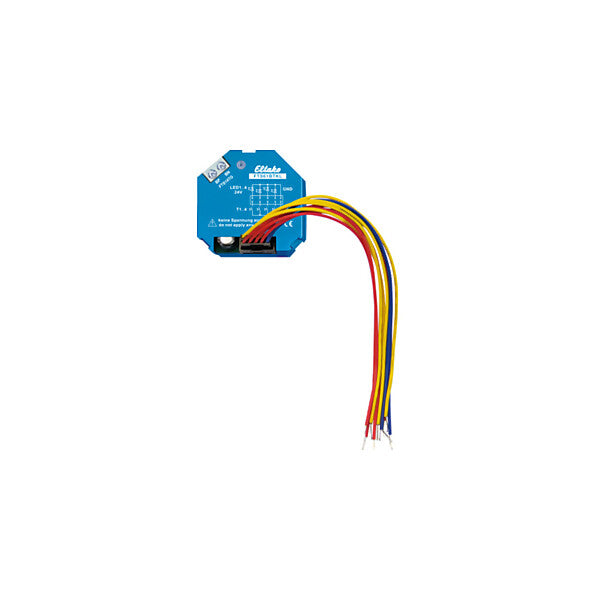

Eltako Bus-Tastenkoppler für Rückmelde-LED FTS61BTKL
78,84 €
UVP*
74,89 €
74,89 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 1 Stk.
Verpackungseinheit: 1 Stk.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Bussystem KNX | nein |
| Bussystem KNX-RF (Funk) | nein |
| Bussystem Funkbus | ja |
| Bussystem LON | nein |
| Bussystem Powernet | nein |
| Andere Bussysteme | sonstige |
| Funk bidirektional | ja |
| Montageart | Unterputz |
| Anzahl der Betätigungspunkte | 1 |
| Befestigungsart | Klemmbefestigung |
| Schutzart (IP) | IP20 |
| Min. Tiefe der Gerätedose | 18 mm |
Beschreibung
Bus-Tasterkoppler FTS61BTKL für 4 konventionelle Taster mit integrierten 24V-LEDs zum Anschluss an Taster-Gateways FTS14TG über einen 2-Draht-Tasterbus. Stand-by-Verlust nur 0,2 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler FTS61BTKL können an die Klemmen BP und BN eines Taster-Gateways FTS14TG angeschlossen werden. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus-Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Über den 2-Draht-Tasterbus erfolgt die Spannungsversorgung der angeschlossenen FTS61BTKL mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. An die 15cm langen Anschlussleitungen können bis zu vier konventionelle Taster T1-T4 angeschlossen werden. Der Gegenpol ist jeweils T0. Die Anschlussleitungen können auf bis zu 2m verlängert werden. Mit den in den Tastern integrierten 24V-LEDs werden Bestätigungs-Telegramme von Aktoren angezeigt, wenn die IDs der Aktoren mit PCT14 in die ID-Tabelle des FTS14TG eingetragen wurden. Achtung! Keine Spannung anlegen. Als Richtungstaster können die Paare T1/T3 und T2/T4 definiert werden. Der Bus wird an BP und BN angeschlossen. Polarität beachten!
Hersteller-Informationen
Art.-Nr. 30014074
EAN 4010312316801
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
