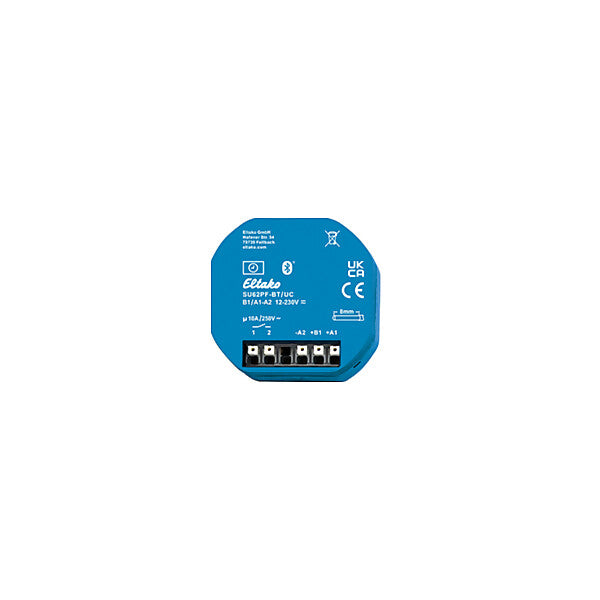

Eltako 1-Kanal-Schaltuhr ELTAKO Connect-App SU62PF-BT/UC

Merkmal	Wert
Montageart	DIN-Schiene
Anzahl der Kanäle	2
Versorgungsspannung	12..230 V
Spannungsart der Versorgungsspannung	AC/DC
Frequenz der Versorgungsspannung	50 Hz
Gangreserve in Stunden	480
Ganggenauigkeit pro Tag	0,5 s
Textführung im Display	ja
Externe Programmierung	ja
Externe Programmierung via	über Bluetooth mit der ELTAKO Connect-App
Mit Speicherkarte	nein
60 min Programm	nein
24 h Programm	ja
Wochenprogramm	ja
Jahresprogramm	nein
Ferienprogramm	nein
Impulsprogramm	nein
Zyklusprogramm	nein
Astroprogramm	ja
Zufallsprogramm	ja
Betriebsstundenzähler	nein
Netzsynchron	nein
Quarzgesteuert	ja
Funkgesteuert	nein
Funkgesteuert (DCF77)	nein
GPS	nein
Kontaktausführung	Schließer (NO)
Anzahl der Kontakte	2
Ausgangssignal	sonstige
Kürzeste Schaltzeit Kanal 1	60 s
Kürzeste Schaltzeit Kanal 2	60 s
Anzahl der Speicherplätze	60
Automatische Sommer-/Winterzeitumstellung	ja
Geeignet für Handbedienung	ja
Externer Tastereingang	ja
Schaltungsvorwahl	nein
Nennschaltstrom bei 250 V AC	16 A
Max. Schaltleistung LED	200 W
Potentialfreier Schaltkontakt	ja
Schutzart (IP)	IP20
Breite in Teilungseinheiten	1
Breite	18 mm
Höhe	82 mm
Tiefe	58 mm

1-Kanal-Schaltuhr mit potenzialfreiem Kontakt, Bluetooth und ELTAKO Connect-App. 1 Schließer potenzialfrei 10 A/250 V AC, 230 V-LED-Lampen und ESL bis 200 W, Glühlampen 2000 W. Mit Astro-Funktion. Stand-by-Verlust nur 0,3 Watt. Für die Einbaumontage. 49 x 51 mm, 20 mm tief. Die Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2 mm² bis 2,5 mm. Versorgungs- und Steuerspannung 12-230V UC. Bistabiles Relais, dadurch gibt es auch im eingeschalteten Zustand keine Spulen- Verlustleistung und keine Erwärmung hierdurch. Bis zu 60 Speicherplätze zur Programmierung von Schaltzeitpunkten. Mit Datum und automatischer Sommerzeit-/Winterzeit-Umstellung. Gangreserve ohne Batterie ca. 7 Tage. Bei Spannungswiderkehr schaltet die Schaltuhr die Programme nach. Jeder Speicherplatz kann entweder mit der Astro-Funktion (automatisches Schalten nach Sonnenaufgang bzw. -untergang) oder der Einschalt- und Ausschaltzeit belegt werden, einmalige Programmausführung ­konfigurierbar. Die Ein- bzw. Ausschaltzeit Astro kann bis zu ± 2 Stunden verschoben werden. Zusätzlich kann eine von den Sonnenwenden beeinflusste Zeitverschiebung von bis zu ± 2 Stunden eingegeben werden. Die Einstellung der Schaltuhr erfolgt über Bluetooth mit der ELTAKO Connect-App. Der QR-Code in der Bedienungsanleitung führt zum Download der App, mit welcher das Gerät konfiguriert wird. Kopplungsmodus: Automatisch für 3 Minuten nach dem Anlegen der Spannung oder manuell über den örtlichen Taster (5 Sekunden betätigen). Ein kurzes Ein- und Ausschalten der Last signalisiert die Kopplungsbereitschaft. Wird die Verbindung nicht über die App getrennt, wird diese nach 20 Minuten ohne Kommunikation zur App automatisch ­getrennt. Nachdem die Verbindung mit der App getrennt wurde, ist die Schaltuhr erneut für 3 Minuten kopplungsbereit, kann aber über den örtlichen Taster (5 Sekunden betätigen) manuell beendet werden. Das zweimalige Ein- und Ausschalten der Last signalisiert das Ende der Kopplungsbereitschaft. PIN ändern: Der PIN für die Bluetooth-Verbindung kann in der App, unter dem Eintrag Geräte-PIN ­geändert werden. Bluetooth-Reset (evtl. geänderten PIN löschen): Den örtlichen Taster 8-mal kurz tippen oder die ­Versorgungsspannung 8-mal ab- und zuschalten. Einstellen der Schaltuhr über die ELTAKO Connect-App: Programme bearbeiten: Erstellen, Bearbeiten und Aktivierung/Deaktivierung von Zeit- und Astro-Programmen, sowie die Möglichkeit, ein Programm nur einmal auszuführen. Kanal Konfiguration: Auswahl zwischen AUTO-, Ein- oder Aus-Funktion. Die Schaltuhr schaltet nur entsprechend der Zeit- und Astro-Programme, wenn die AUTO-Funktion aktiviert ist. Zufallsmodus: Bei eingeschaltetem Zufallsmodus werden alle Schaltzeitpunkte zufällig um bis zu 15 Minuten verschoben. Einschaltzeiten werden nach vorne und Ausschaltzeiten nach hinten verschoben. Zeitversatz Sonnenwende: Einstellung einer Zeitverschiebung von bis zu ± 2 Stunden bei der Sommersonnenwende und bei der Wintersonnenwende. Datum und Uhrzeit: Datum, Uhrzeit, Zeitzone und Sommer-/Winterzeit können manuell eingestellt oder automatisch durch die App ermittelt und gesetzt werden. Standort: Der Standort kann manuell eingegeben oder durch die App ermittelt und gesetzt werden. Bluetooth: Auswahl zwischen 3 Bluetooth-Einstellungen. 3min-An: Nach dem Anlegen der Spannung ist die Schaltuhr für 3 Minuten kopplungsbereit. Manuell-An: Die Kopplungsbereitschaft kann für 3 Minuten nur über den örtlichen Taster aktiviert werden. Dauer-An: Bluetooth bleibt dauerhaft aktiv Werkseinstellungen: Auswahl zwischen dem Löschen aller Programme, Zurücksetzen der Bluetooth-Einstellungen und dem Zurücksetzen auf Werkseinstellungen. Schaltuhr mit dem örtlichen Taster bedienen: Handschaltung: Durch einen kurzen Tastendruck kann manuell immer ein- und ausgeschaltet werden.

Art.-Nr. 30062006
EAN 4010312328378

Eltako
Eltako GmbH
Schaltgeräte
Hofener Str. 54
DE-70736 Fellbach
www.eltako.com
[email protected]

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
