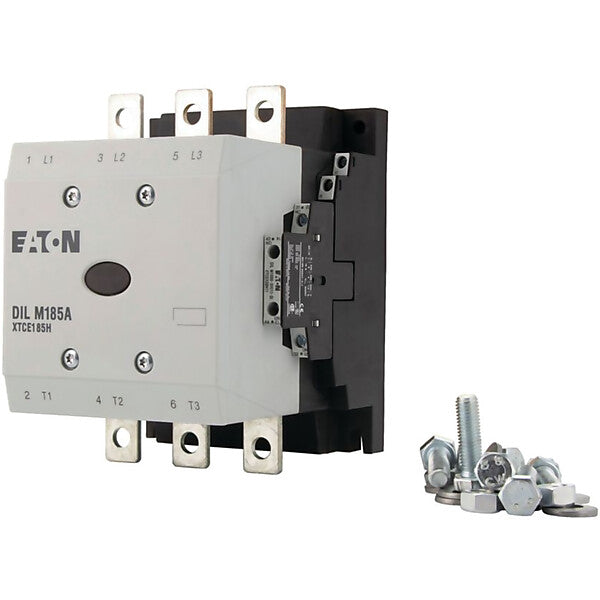

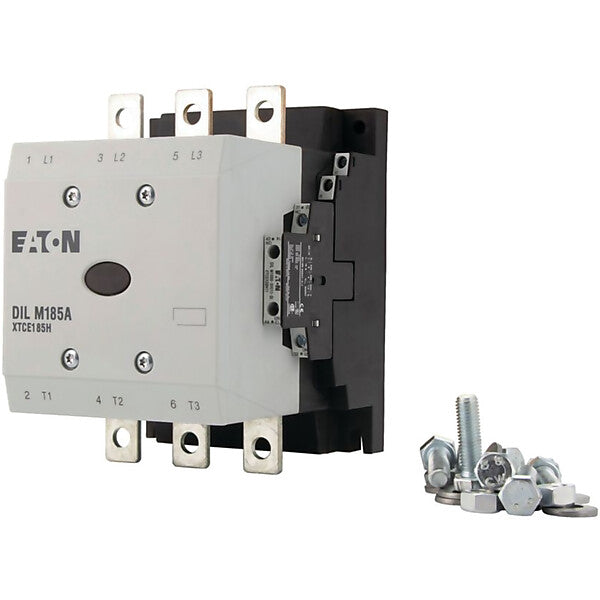

Eaton Leistungsschütz 90kW/400V/AC3 DILM185A/22(RAC240)
1.315,64 €
UVP*
1.281,02 €
1.281,02 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 1 Stk.
Verpackungseinheit: 1 Stk.
Wird bestellt - Lieferzeit 15 bis 30 Werktage
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Bemessungssteuerspeisespannung AC 50 Hz | 190..240 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 190..240 V |
| Bemessungssteuerspeisespannung DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Betriebsspannung AC 50 Hz | 190..240 V |
| Betriebsspannung AC 60 Hz | 190..240 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 337 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 185 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 90 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 136 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 75 kW |
| Bemessungsbetriebsleistung NEMA | 93 kW |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Geeignet für Reiheneinbau | nein |
| Breite | 140 mm |
| Höhe | 190 mm |
| Tiefe | 158 mm |
Beschreibung
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 185 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 337 A, gekapselt: Ith= 245 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom
Hersteller-Informationen
Art.-Nr. 139537
EAN 4015081363155
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
DE-53115 Bonn
www.moeller.net
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
