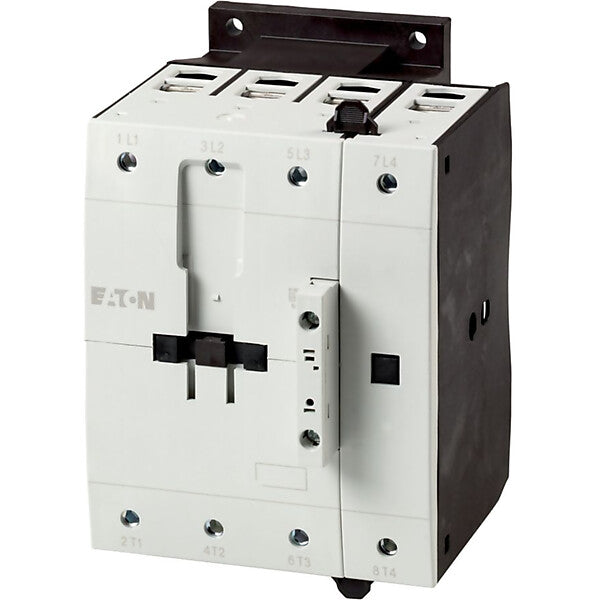

Eaton Leistungsschütz 125A/AC-1,AC,4p DILMP125(RAC240)
686,37 €
UVP*
461,05 €
461,05 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 1 Stk.
Verpackungseinheit: 1 Stk.
Wird bestellt - Lieferzeit 7 bis 14 Werktage
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Bemessungssteuerspeisespannung AC 50 Hz | 190..240 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 190..240 V |
| Bemessungssteuerspeisespannung DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 50 Hz | 230..690 V |
| Betriebsspannung AC 60 Hz | 230..690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 125 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 80 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 37 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 115 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 28 kW |
| Bemessungsbetriebsleistung NEMA | 44,7 kW |
| Geeignet für Reiheneinbau | nein |
| Breite | 122 mm |
| Höhe | 170 mm |
| Tiefe | 160 mm |
Beschreibung
Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 80 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 125 A, gekapselt: Ith= 100 A, konventioneller thermischer Strom, 1-polig offen: Ith= 325 A, gekapselt: Ith= 292 A, 220 V 230 V: P= 25 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P = 63 kW
Hersteller-Informationen
Art.-Nr. 109905
EAN 4015081094714
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
DE-53115 Bonn
www.moeller.net
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
