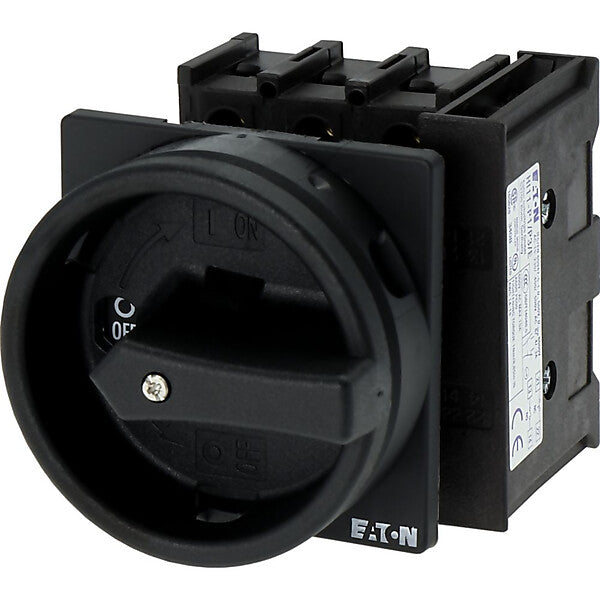

Eaton Hauptschalter Einbau/sw/1S1Ö P1-25/EA/SVB-SW/HI11
Verpackungseinheit: 1 Stk.
3 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 7 bis 14 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 25 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 25 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 25 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0,64 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 13 kW |
| Schaltleistung bei 400 V | 13 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 80 kA |
| Polzahl | 3 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenmontage | nein |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Zwischenbau | nein |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Verriegelbar | ja |
| Werkstoff des Gehäuses | Kunststoff |
| Gehäusefarbe | schwarz |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | nein |
| Schutzart (IP), frontseitig | IP65 |
| Schutzart (NEMA) | 1 |
| Breite | 83 mm |
| Höhe | 65 mm |
| Tiefe | 119 mm |
Beschreibung
Hersteller-Informationen
Art.-Nr. 070194
EAN 4015080701941
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
DE-53115 Bonn
www.moeller.net
[email protected]
