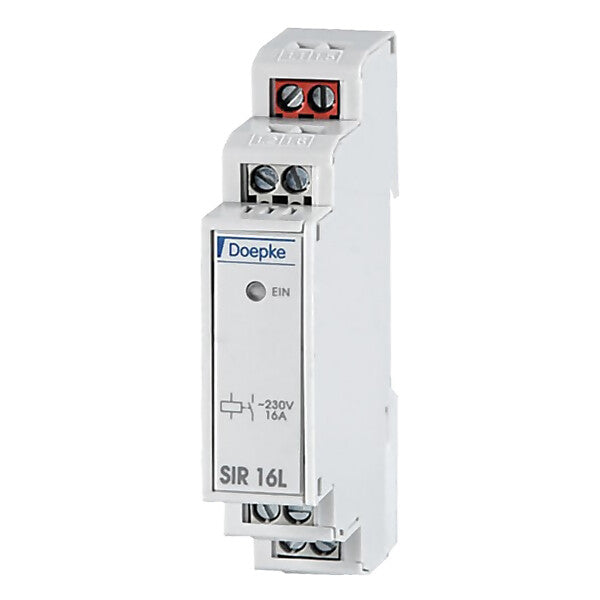

Doepke Stromstoßrelais SIR 16 L

Merkmal	Wert
Montageart	DIN-Schiene
Funktion	Erweiterungsmodul
Zentralfunktion AUS	ja
Gruppenschalter	ja
Panikfunktion	nein
Anwesenheitssimulation	nein
Treppenlicht und Vorwarnung	nein
Zeitbereich	0 min
Stromstoßfunktion, Anzahl der Kanäle	1
Wochenprogramm	nein
Astroprogramm	nein
Regensensor	nein
Anzahl der Kanäle	1
Steuerspannung 1	24 V
Steuerspannungsart 1	DC
Bemessungsstrom	16 A
Max. Schaltstrom (cos phi	0,6)
Bemessungsspannung	230 V
Schutzart (IP)	IP40
Breite in Teilungseinheiten	1
Breite	18 mm
Höhe	85 mm
Tiefe	65 mm

Das SI-System (Strom-Impuls-System) ist eine Steuerungs- und Automatisierungstechnik für die festverdrahtete Installation. Durch das große Spektrum der Funktionsmodule und der Logik durch die Verdrahtung ermöglicht es die Realisierung einer Vielzahl von Steuerungsaufgaben. Dazu gehören u. a. die licht- und uhrzeitabhängige Schaltung von elektrischen Verbrauchern (z. B. Leuchten, Rollläden, Jalousien), Dimmfunktionen für Niedervolt- und DALI-Leuchten oder auch der Schutz von Rollläden und Markisen vor Wind und Regen. Diese lassen sich beliebig um Einzel-, Gruppen- und Zentralbefehle ergänzen. Das SI-System kommt ganz ohne PC-Programmierung aus, kann also konventionell installiert werden. Da die Verdrahtung weitestgehend den Steuerungen mit Relais- oder Schützschaltungen entspricht, sind die Aufwendungen für Planung und Inbetriebnahme sehr gering. Durch die konsequente Verwendung der Steuer- und Versorgungsspannung von 24 V DC und der strikten Trennung zwischen Schutzkleinspannungs- und Niederspannungsseite sind die Komponenten kompakt, kostengünstig und störungsunempfindlich. Zudem erlauben Steuerungsleitungen mit einer Länge von bis zu 100 m eine einfache Anbindung von Standardschalterprogrammen auch in großflächigen Gebäuden. Das System eignet sich besonders für die Lichtsteuerung. Dazu stehen unter anderem Ferndimmer, das DALI-Gateway und Dämmerungssensoren zur Verfügung. Stromstoßschalter, auch: Fern- oder Impulsschalter, schalten durch einen elektrischen Impuls ein und durch einen weiteren wieder aus. Die Geräte der Baureihe SIR sind durch ihre 24-V-Stromstoßtechnik universell einsetzbar. Die Ausführung eignet sich für die Montage in Elektroverteilungen. Das bistabile Lastrelais SIR 16 L ist auch für hohe, induktive Lasten geeignet. Mit seinen verschiedenen Eingängen kann es in Zentral-Ein- bzw. Zentral-Aus-Befehle integriert oder als monostabiles Relais betrieben werden.

Art.-Nr. 9500153
EAN 4014712064928

Doepke
Doepke Schaltgeräte GmbH
Stellmacher Str. 11
DE-26506 Norden
www.doepke.de
[email protected]
