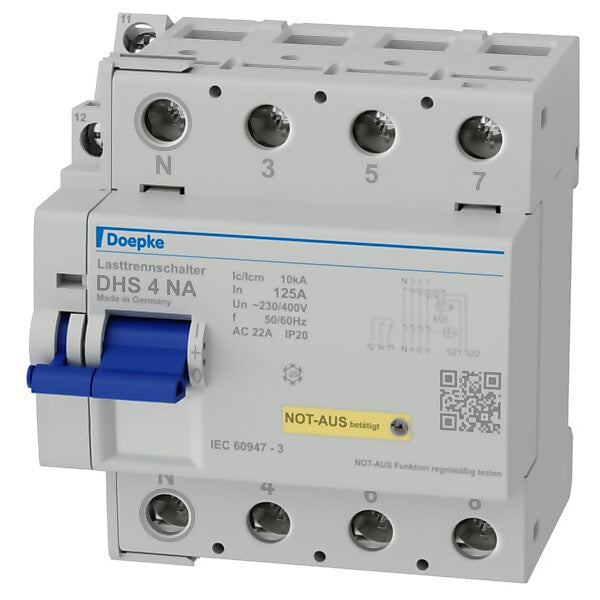

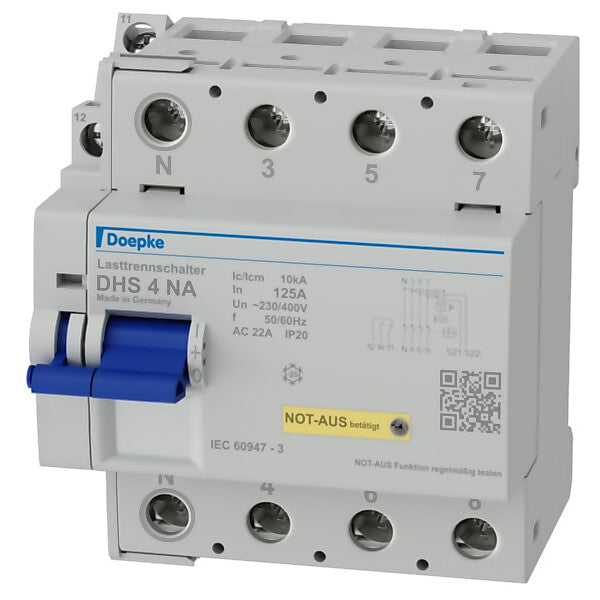

Doepke Lasttrennschalter mit Not-Aus DHS 4-125 NA

Lasttrennschalter (AC)

Art.-Nr.
V-E4-5604346
EAN
4014712236547
Hersteller-Art.-Nr.
09900012
Hersteller
Doepke
Zolltarifnummer
85365080

478,02 € UVP*

457,90 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

31 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung als Hauptschalter	nein
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	ja
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	400 V
Bemessungsbetriebsspannung	230..400 V
Bemessungsdauerstrom Iu	125 A
Bemessungsdauerstrom bei AC-21, 400 V	125 A
Bemessungskurzzeitstromfestigkeit Icw	10 kA
Schaltleistung bei 400 V	58,9 kW
Bedingter Bemessungskurzschlussstrom Iq	10 kA
Polzahl	4
Anzahl der Hilfskontakte als Wechsler	1
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenmontage	nein
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	sonstige
Ausführung des Betätigungselements	Kipphebel
Verriegelbar	ja
Werkstoff des Gehäuses	Kunststoff
Gehäusefarbe	grau
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP20
Schutzart (NEMA)	1
Breite	81 mm
Höhe	85 mm
Tiefe	75 mm
Breite in Teilungseinheiten	4,5

Beschreibung

Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. DHS mit NOT-AUS-Funktion ermöglichen den Anschluss einer NOT-AUS-Einrichtung, wie z. B. Taster. Eine integrierte LED signalisiert die Auslösung durch ein Betätigungselement oder durch Drahtbruch. Eine Wiedereinschaltung wird bis zur Behebung verhindert.

Hersteller-Informationen

Art.-Nr. 09900012
EAN 4014712236547

Doepke
Doepke Schaltgeräte GmbH
Stellmacher Str. 11
DE-26506 Norden
www.doepke.de
[email protected]

Dokumente

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
