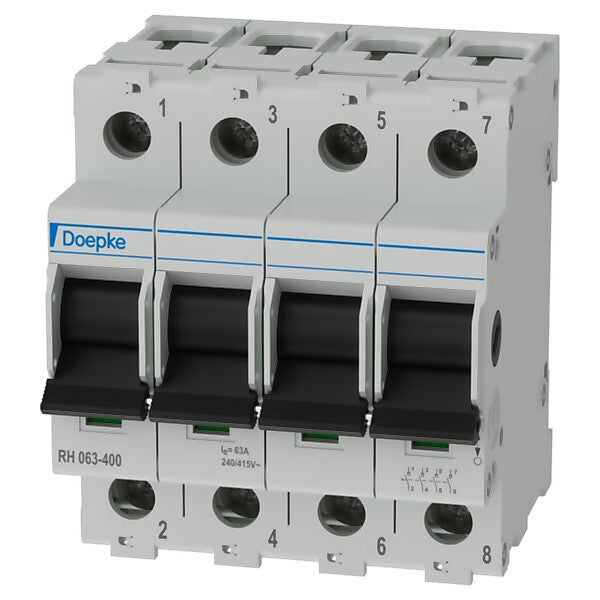

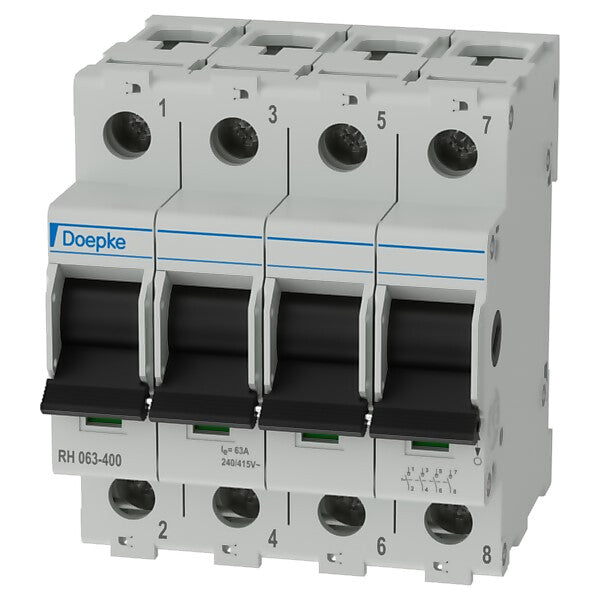

Doepke Hauptschalter RH 063-400

Lasttrennschalter (AC)

Art.-Nr.
V-E4-0254048
EAN
4014712154872
Hersteller-Art.-Nr.
09981063
Hersteller
Doepke
Zolltarifnummer
85365080

88,77 € UVP*

33,49 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

53 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung als Hauptschalter	nein
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	415 V
Bemessungsbetriebsspannung	240..415 V
Bemessungsdauerstrom Iu	63 A
Bemessungsdauerstrom bei AC-21, 400 V	63 A
Bemessungskurzzeitstromfestigkeit Icw	12,5 kA
Schaltleistung bei 400 V	31 kW
Bedingter Bemessungskurzschlussstrom Iq	12,5 kA
Polzahl	4
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenmontage	nein
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Kipphebel
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP20
Schutzart (NEMA)	1
Breite	70 mm
Höhe	79 mm
Tiefe	72 mm
Breite in Teilungseinheiten	4

Beschreibung

Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe RH sind modulare Hauptlastschalter mit Trennfunktion und zeichnen sich durch eine hohe Verschleißfestigkeit der Kontakte aus. Die Ausführung ermöglicht den Einsatz einer Schaltsperre und entspricht den internationalen Bauvorschriften.

Hersteller-Informationen

Art.-Nr. 09981063
EAN 4014712154872

Doepke
Doepke Schaltgeräte GmbH
Stellmacher Str. 11
DE-26506 Norden
www.doepke.de
[email protected]

Dokumente

Produktdatenblatt

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
