Verteilungen, Sicherungsmaterial > Überspannungsschutz

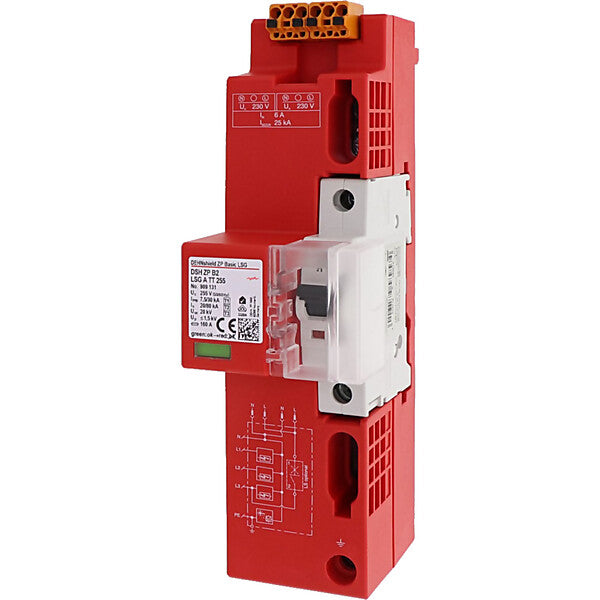

DEHN Kombi-Ableiter DSHZPB2LSGATT255

Kombi-Ableiter für Energietechnik

Art.-Nr.
V-E4-0918156
EAN
4013364449749
Hersteller-Art.-Nr.
909131
Hersteller
DEHN
Herstellerprogramm
DEHNshield ZP
Zolltarifnummer
85363090

764,58 € UVP*

297,43 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

46 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	nein
Polzahl	4
Blitzstoßstrom (10/350 µs)	30 kA
Max. Dauerspannung AC	255 V
Nennspannung AC	230 V
Schutzpegel L-N	1,5 kV
Schutzpegel N-PE	1,5 kV
Folgestromlöschfähigkeit	25 kA
Spezifische Energie (W/R)	14,06 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	160 A
Montageart	Sammelschiene
Baugröße	3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Fernsignalisierung	nein
Signalisierung am Gerät	optisch
Prüfklasse	Typ 1 und 2 und 3
Integrierte Vorsicherung	nein
Energetisch koordinierte Schutzwirkung zum Endgerät	ja
Spannungsschaltende Funkenstreckentechnologie	ja
Überstromgeschützter Spannungsabgriff	ja
Schutzart (IP)	IP30

Beschreibung

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) mit 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100. Inklusive eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung des intelligenten Messystems gem. VDE-AR-N 4100, mit plombierbarer Schutzabdeckung; zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung). 2 x Buchse und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten.

Hersteller-Informationen

Art.-Nr. 909131
EAN 4013364449749

DEHN
DEHN SE
Hans-Dehn-Str.1
DE-92318 Neumarkt i.d.OPf.
www.dehn.de
[email protected]

Dokumente

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
