Busch-Jaeger Energie-Managementsystem EX.1

Merkmal	Wert
Bussystem KNX	nein
Bussystem KNX-RF (Funk)	nein
Bussystem KNX Secure	nein
Bussystem KNX Secure-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Montageart	REG
Breite in Teilungseinheiten	4
Schutzart (IP)	IP20

Das Energie-Management-Gateway ist speziell für den Einsatz in privaten Wohngebäuden wie Einfamilienhäusern konzipiert. Es lässt sich einfach installieren und konfigurieren, da es nach dem Plug-and-Play-Prinzip funktioniert. Das Gateway ist mit einem Webportal, der ABB myBuildings-Plattform, verbunden, die umfangreiche Energie-Management-Funktionen bietet.
Dank seiner breiten Kompatibilität kann das Gateway eine Vielzahl von Drittanbietergeräten integrieren. Dazu gehören unter anderem EV-Wallboxen, Wärmepumpen, Batteriespeichersysteme, PV-Anlagen, Elektrofahrzeuge, intelligente Zähler und smarte Haushaltsgeräte. Die Nutzung erfolgt über eine Webschnittstelle sowie Apps für Elektriker und Endkunden, die sowohl für iOS als auch Android verfügbar sind, einschließlich einer speziellen Tablet-App.
Für die Nutzung ist ein Energy One_ oder Energy Plus_ Abonnement erforderlich. Die App analysiert, visualisiert und optimiert den Energieverbrauch im Gebäude. Sie optimiert den Eigenverbrauch durch Solarstromprognosen, dynamische Tarife und automatisiertes Energie-Management. Zudem unterstützt sie die Anforderungen für netzdienliche Steuerung gemäß § 14a EnWG und schützt die Infrastruktur durch dynamisches Lastmanagement.
Das Gateway hilft dabei, die Energiekosten intelligent zu reduzieren, indem es prädiktive Optimierungen und dynamische Tarife einbezieht. Es ist sowohl für Neubauten als auch für Renovierungen geeignet und lässt sich leicht an die individuellen Bedürfnisse der Endkunden anpassen, indem Modi und Priorisierungen festgelegt werden. Durch KI-basierte Analysen unterstützt es die individuelle Optimierung.

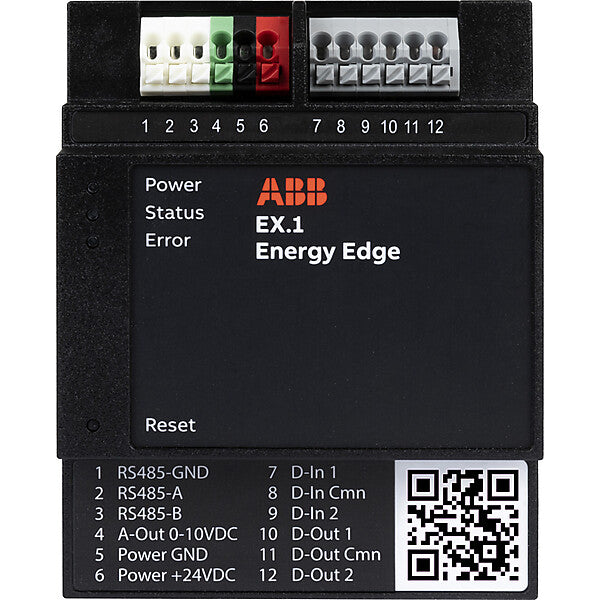

Vor Ort wird das Gateway als Sektorkopplungsschnittstelle installiert und stellt die Verbindung zu allen lokalen Energiesystemen sowie zum ABB-Backend, der myBuildings-Plattform, her. Es wird auf einer DIN-Schiene (4MV) montiert und verfügt über einen LAN-Anschluss sowie eine RS 485-Schnittstelle zur Integration von Modbus-Zählern. Zwei digitale Eingänge (230V über Koppelrelais) ermöglichen die Abfrage von Steuersignalen, und zwei digitale Ausgänge (max. 4A ohmsche Last) können beispielsweise Heizelemente über ein Schütz oder Wärmepumpen (PV/SG Ready) steuern. Ein Analogausgang (0-10V) ermöglicht die stufenlose Steuerung, beispielsweise von Heizelementen. Die Stromversorgung erfolgt über 24 V DC, die separat erhältlich ist (z.B. ABB CP-D 24/0.42).

Art.-Nr. 2CKA006230A0001
EAN 4011395354933

Busch-Jaeger
ABB AG
GB Busch-Jaeger
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.busch-jaeger.de
[email protected]

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
