Werkzeug, Ventilatoren, Trafos, Pumpen > Ventilatoren/Trafos/Pumpen

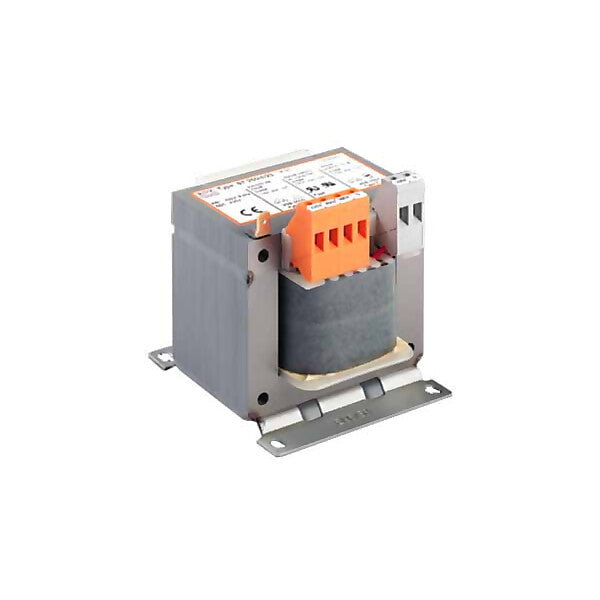

BLOCK Steuertransformator ST 1000/4/23

Einphasen-Steuertransformator

Art.-Nr.
V-E4-1650109
Hersteller-Art.-Nr.
ST 1000/4/23
Hersteller
BLOCK
Zolltarifnummer
85043180

169,06 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

3 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausgeführt als Sicherheits-Transformator	nein
Ausgeführt als Trenn-Transformator	ja
Ausgeführt als Spar-Transformator	nein
Primärspannung 1	380 V
Primärspannung 2	400 V
Primärspannung 3	420 V
Sekundärspannung 1	230 V
Bemessungsscheinleistung	1000 VA
Kurzschlussfest	nein
Relative Kurzschlussspannung uk	3,1 %
Breite	150 mm
Höhe	148 mm
Tiefe	154 mm
Schutzart (IP)	IP00
Ringkern	nein
Geeignet für Platinenmontage	nein

Beschreibung

Als Steuertransformator zur elektrischen Trennung der Ein- und Ausgangsseite. Durch die Konstruktion ist der Transformator zur Versorgung von Steuerungen entsprechend EN 60204 ausgelegt. Als Trenntransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Der Transformator kann für den Aufbau der Schutzmaßnahme Schutztrennung entsprechend VDE 0100 eingesetzt werden. Als Sicherheitstransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Durch die Begrenzung der Ausgangsspannung ist der Transformator für den Aufbau von SELV sowie PELV Stromkreisen geeignet.

Hersteller-Informationen

Art.-Nr. ST 1000/4/23

BLOCK
BLOCK Transformatoren
Elektronik GmbH
Max-Planck-Str. 36-46
DE-27283 Verden
www.block-trafo.de
[email protected]

Dokumente

Produktdatenblatt

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
