BENNING Set Anlagen/Wallboxprüfung All in One 10236769

Merkmal	Wert
Anzeige	graphisch
Grenzwertanzeige	ja
Isolationswiderstandsmessung	ja
Isolationswiderstandsmessung mit Rampenfunktion	nein
Widerstände von isolierenden Fussböden und Wänden	ja
Überspannungsableiterprüfung	nein
Niederohmmessung	ja
Niederohmmessung mit Rampenfunktion	ja
Erdungsmessung	ja
Selektive Erdungsmessung	ja
Erdschleifenmessung	ja
Spezifische Erdungsmessung	nein
Schleifenwiderstand-/impedanzmessung	ja
Schleifenmessung ohne RCD/FI-Auslösung	ja
Netzinnenwiderstandsmessung	ja
Ermittlung Kurzschlussstrom/Überstrom-Schutzeinrichtungen	ja
RCD/FI-Prüfung	ja
Kurvenform bei RCD/FI-Prüfung	für Fehlerstromschutzschalter Typ A, F und Typ B, B+
RCD/FI-Prüfung mit ansteigendem Fehlerstrom	ja
RCD/FI-Analysefunktion	ja
PRCD Prüfung Typ S, Typ K	ja
Prüfen von IMDs und RCMs	ja
Messen von Ableitströmen mit Adapter	ja
Prüfen von E-Ladestationen, Simulation der Fahrzeugstatus	ja
Drehfeldprüfung	ja
Strukturierter Messwertspeicher	ja
Messwertspeicher	ja
Schnittstelle	ja
Druckeranschluss	nein
Drucker integriert	nein
Fernbedienung des Prüfgerätes	nein

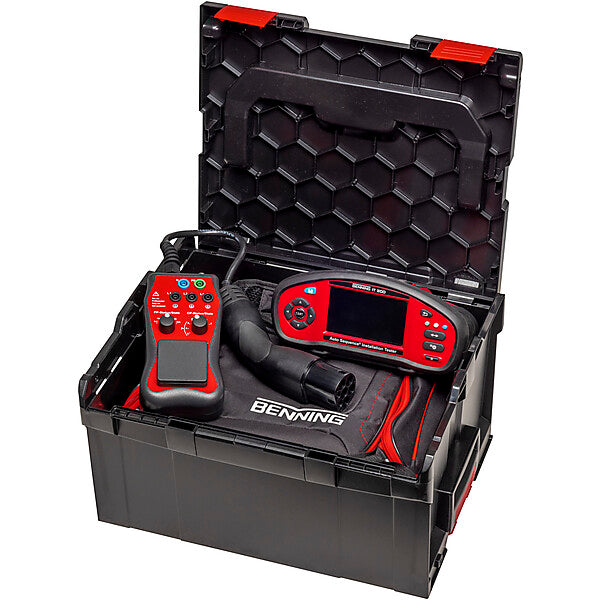

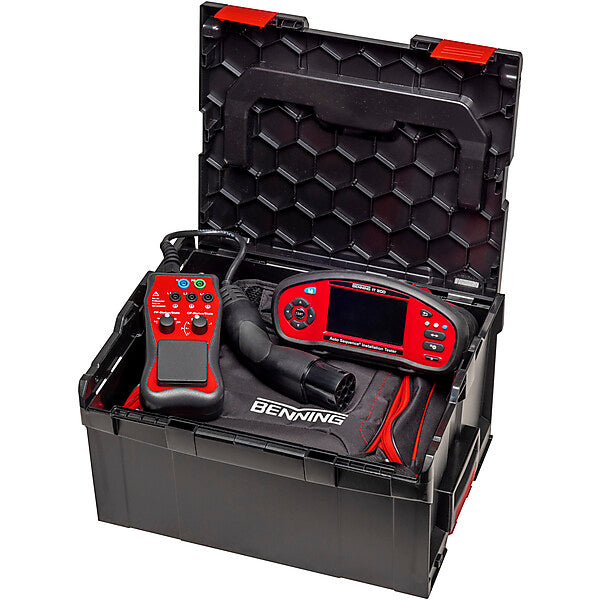

SET Anlagen- und Wallboxprüfung. Das BENNING SET zur Prüfung von ortsfesten Anlagen und Wallboxen ist ideal für den modernen Elektriker. Die Kombination ermöglicht eine normkonforme Prüfung von elektrischen Anlagen und EV-Ladestationen (Wallboxen). Verstaut in der praktischen BENNING L-Boxx® sind Ihre Geräte sicher verpackt. Prüfung gemäß: DIN VDE 0100-600, DIN VDE 0105-100, DIN EN 61851-1 / VDE 0122-1. Set-Lieferumfang: BENNING IT 200 Installationstester (044106), inkl. Protokoll-Software BENNING PC-Win IT 130-200, BENNING EV 3-2 Prüfadapter (044169), BENNING L-Boxx® 238 (10236016). Auto Sequence Installationstester Benning IT 200 zur Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600, IEC 60364-6 und DIN VDE 0105-100, EN 50110. Mit Prüfung von FI/ RCD-Schutzschalter Typ B/ B+ allstromsensitiv und Typ AC, A, F Mischfrequenzen sowie Prüfung von E-Ladestationen (Wallboxen) gemäß VDE 0122-1, DIN EN/ IEC 61851-1 der Ladebetriebsart 3. Bedienung über 4,5-Zoll-Farb-Touchscreen und Drucktasten. Messungen: Isolationswiderstand 0.01 MOhm - 1 GOhm. Prüfspannung 50 V, 100 V, 250 V, 500 V, 1000 V. Autotest zwischen den Leitern L-N-PE, Riso-Vorprüfung zum Schutz angeschlossener Geräte. Niederohmwiderstand 0.01 Ohm - 2 MOhm, Prüfstrom 200 mA mit Polaritätsumkehr, und Durchgang, Prüfstrom 7 mA. Selektive Erdungsmessung optional mittels 2-Zangen-Methode über Stromzangenadapter BENNING CC 4-1 044166, BENNING CC 4-2 044167. Erdschleifenmessung optionals mittels 3-Leiter-Methode über Erdungsset 044113. Schleifenimpedanz 0.01 Ohm - 10 kOhm L-PE und Leitungsimpedanz 0.01 Ohm - 10 kOhm L-N/ L mit 20 A Prüfstrom inkl. Kurzschlussstrom und Spannungsfall, Schleifenimpedanz L-PE ohne FI/RCD-Auslösung. Prüfung von RCD/FI-Schutzschalter Standard und verzögert S, Typ AC, A, F, B, B+, EV RCD/ EV RCM, RDC-DD, MI RCD und PRCDs mit AUTO-Test, Auslösezeit, Auslösestrom mit Rampentest und Berührungsspannung. Messen von Ableitströmen optional über Stromzangenadapter BENNING CC 4-1 044166. Prüfung von E-Ladestationen, Wallboxen über optionalen Prüfadapter BENNING EV 3-2 044169, speziell abgestimmte Auto Sequences für 1- und 3-phasige Wallboxen inkl. Funktionsprüfung/Erprobung des Ladevorgangs, Prüfung von EV-RCD und 6 mA DC Fehlergleichstrom-Überwachungs-Einrichtungen RDC-DD gemäß IEC 62955 mit Messung der Auslösezeit und Auslösestrom, Dokumentation über vorgefertigte EVSE-Prüfprotokolle. Drehfeldprüfung. Spannungsmessbereich AC/DC 1 V - 550 V. Frequenzmessbereich 0,01 Hz - 500 Hz. Varistorprüfung. Erstfehler-Leckstrom im IT-Netz. Strommessung optional über Stromzangenadapter BENNING CC 4-1 044166, BENNING CC 4-2 044167. Echteffektivwertmessverfahren True RMS. Leistungsmessung ja, optional über Stromzangenadapter BENNING CC 4-1 044166. Oberwellenmessung optional über Stromzangenadapter BENNING CC 4-1 044166. Beleuchtungsstärkemessung optional über BENNING Luxmeter Typ B 044111. Besonderheiten: Großer Messwertspeicher auf 8 GB SD-Karte. Einzelprüfungen und vorprogrammierte Auto-Sequence-Messungen. Auto-Prüfungen per Tastendruck für Z Auto, RCD Auto, Auto-TN, -TN rcd, -TT, -IT. Auftrags-Manager zur Verwaltung von Prüfaufträgen. Erstellung vielschichtiger Anlagenstrukturen inklusive der geplanten Messungen. Benutzerkontenverwaltung. USB-, RS 232- und Funkschnittstelle Cordless-Link. Commander-Prüfstecker für Schutzkontaktsteckdose mit Gut/Schlecht-Anzeige über grüne/rote LED und TEST-Taste. Anschluss für Barcodescanner zur Identifizierung der Messstelle und Umbenennung des Speicherplatzes. Online-Spannungsmonitor zur Überwachung der Prüfanschlüsse. Kostenlose Firmware-Updates. Leistungsstarker 4400 mAh Li-Ionen Akkupack, Akkuladefunktion im Gerät integriert. Protokoll-Software BENNING PC-Win IT 130-200: Erstellung und Übertragung umfangreicher Anlagenstrukturen zum BENNING IT 200 für die rationelle Erst- und Wiederholungsprüfung. Messwertdownload und Protokollierung für elektrische Anlagen und E-Ladestationen, Wallboxen, unterstützt den Datenimport und vorhandenen Funktionsumfang des BENNING IT 130, Exportfunktion der Prüfdaten, Mehrfachinstallation ohne Zusatzkosten möglich, kostenlose Software-Updates. Inklusive Tasche, Software über Downloadlink, USB-Kabel, Commander-Prüfstecker, universelle 3-Leiter-Püfleitung Länge = 1.5 m, 3 x Prüfspitzen/ Krokodilklemmen, 8 GB SD-Karte, wiederaufladbarer 4400 mAh Akkupack, Ladegerät, Kalibrierzertifikat, Sicherung 0,315 A (757211). Der Prüfadapter Benning EV 3-2 ermöglicht mit dem Installationsprüfgerät BENNING IT 200/BENNING IT 130 die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäß DIN VDE 0100-600 und DIN VDE 0105-100 durchzuführen. Kompatibel für 1- und 3-phasige Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder. Ermöglicht die sichere Kontaktierung des Installationsprüfgerätes mit der Ladestation. Simuliert für die Ladestation ein Elektrofahrzeug mit unterschiedlichen Zuständen. Drehschalter Proximity Pilot PP (Kabelsimulation): Simulation unterschiedlicher Strombelastbarkeiten (Kodierungen) der Ladekabel. Drehschalter Control Pilot CP (Fahrzeugsimulation): Simulation unterschiedlicher Fahrzeugzustände, wie A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung), D (laden mit Belüftung) und E (Kurzschluss zwischen CP-PE). Separate Phasenanzeigen (L1/L2/L3) durch drei LEDs sobald Ladestation Energie bereitstellt. Prüfsteckdose und 4 mm Buchsen (L1/L2/L3/N/PE) für die einfache Verbindung mit Installationsprüfgerät. BNC-Anschluss zur Messung des pulsweitenmodulierten CP-Signals der Ladestation mit Oszilloskop. Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert). Inklusive Schutztasche. Robuste L-BOXX 238 aus dem Sortimo- System.

Art.-Nr. 10236769
EAN 4014651367692

BENNING
BENNING Elektrotechnik und
Elektronik GmbH & Co. KG
Münsterstr. 135-137
DE-46397 Bocholt
www.benning.de
[email protected]

• Gebrauchsanleitung
• Sicherheitsdatenblatt
• Produktdatenblatt
