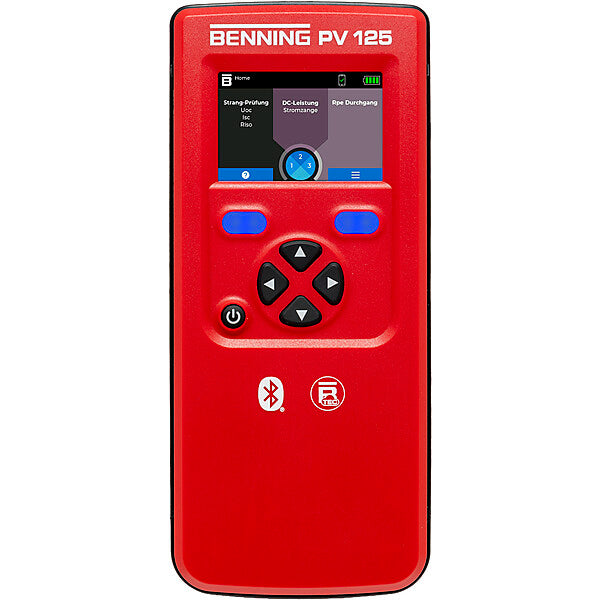

BENNING PV-Installationstester 1500 V 25 A BENNING PV 125

Merkmal	Wert
Mit Display	ja
Ausführung der Schnittstelle	Bluetooth
Art der Spannungsversorgung	Batterie
Messwertspeicher	ja
Durchgangswiderstand	0 Ohm
Durchgangsmessung Strom	0 mA
Kompensation des Messleitungswiderstandes	manuell
Leerlaufspannungsmessung Uoc	10..1500 V
Kurzschlussstrommessung Isc	0,5..25 A
Isolationswiderstandsmessbereich	0,05..999 MOhm
Isolationswiderstandsmessung Spannung	250..1500 V
Fremdspannungserkennung	nein
Polaritätsprüfung	ja
Erdschlussmessung	nein
Messung Sonneneinstrahlung	nein
Temperaturmessung	nein
Modul Datenbank	nein
Parallelleitungswiderstandsmessung Rp	nein
Messung des internen Serienwiderstands Rs	nein
Messung Maximum Power Point (MPP)	nein
Spitzenleistungsmessung (Ppk)	nein
Umstellung auf STC	nein
Umstellung auf NOCT	nein
Strom-Spannungs-Kurven-Aufzeichnung	nein
Füllfaktormessung (FF)	nein
Messung des Wechselrichter-Wirkungsgrads	nein
Leistungsverhältnis (PV)	0 %
Mit Fernbedienung	nein
Schutzart (IP)	IP40
Messkreiskategorie	CAT III
Max. Spannung Messkreiskategorie	1500 V
Länge	265 mm
Breite	78 mm
Höhe	115 mm
Gewicht	0,9 kg
Gewicht mit Akkupack	1 kg

Benning PV 125. PV-Installationstester. Geeignet für Solarteure (Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche), Photovoltaik-Sachverständige sowie Service-, Reinigungs- und Wartungsteams. PV-Installationstester für die normgerechte Installations- und Wiederholungsprüfung netzgekoppelter PV-Systeme bis 1500 V gemäß VDE 0126-23-1 (DIN EN 62446-1) und VDE 0126-23-2 (DIN EN 62446-2) mit Prüfverfahren 1. Leistungsstark - 1500 V (Uo/c), 25 A (Is/c) und RISO-Messung. Einfache Bedienung für die schnelle und zuverlässige Prüfung. Automatische Prüfabläufe und manuelle Einzelmessungen für die effektive Fehleranalyse. Interner Messwertspeicher für 1000 Automessungen gegliedert durch eine komfortable Speicherorganisation über Objekt (20), Wechselrichter (20) und Strang (20). Leistungsoptimiert für moderne PV-Module neuester Zelltechnologie. Leerlaufspannung (Uoc) bis 1500 V DC mit automatischer Anzeige der Spannungspolarität und Warnung bei Falschpolung. Leistungsstarke PV-Generatoren mit hohen Kapazitäten können die Maximalwerte der messbaren Leerlaufspannung des Geräts reduzieren. Im Falle zu hoher Kurzschlussströme schützt sich das Gerät vor Überlastung und verweigert die Messung. Kurzschlussstrom (Is/c) bis 25 A DC, Isolationswiderstand (Riso) mit Prüfspannung 250 V, 500 V, 1000 V, 1500 V bis 999 MOhm, Schutzleiterwiderstand (Rpe) mit Prüfstrom: ± 200 mA DC bis 199 Ohm. Betriebsprüfung des PV-Strangs durch Strommessung bis 400 A und DC-Leistungsmessung bis 600 kW (optional BENNING CM 3-PV, 11001235, und Y-Adapter, 11005075). Spannungsmessung bis 440 V AC/DC. Anzeige der solaren Einstrahlung (W/m2) und Speicherung der PV-Modul-/Umgebungstemperatur bei Kopplung mit optionalem Einstrahlungs- und Temperaturmessgerät BENNING SUN 3 (11001143). Intuitive Bedienung über 3,5 Zoll Farbdisplay, Navigations- und farbigen Funktionstasten. Datenaustausch, Dokumentation und Firmware-Updates mit allen gängigen Betriebssystemen (Windows, Mac, Android und iOS). Datenübertragung per Bluetooth BLE 5.0 zum mobilen Endgerät mit Anbindung zur BTEC App, kostenloser Cloud-Zugang mit Basisumfang für die Objektverwaltung und Protokollerstellung sowie weiteren optionalen Features. Firmware-Update per Over-the-Air (OTA). Leistungsstarker Li-Ionen-Akkupack mit Ladeschale, Messdaten mit Datum- und Zeitstempel, Riso-Messergebnis mit gut/ schlecht-Anzeige, LoRa-Funktechnik für hohe Reichweite (ca. 150 m bei freier Sicht) zum optionalen BENNING SUN 3 (11001143), einstellbare Abschaltzeit (APO). Inkl. Tasche, PV-Messleitungsset MC4 kompatibel (gelb/schwarz), 4 mm Messleitungsset mit Prüfspitze und Krokodilklemme (gelb/schwarz/rot), Li-Ionen-Akku (11,55 V, 2930 mAh) und Ladeschale

Art.-Nr. 10241491
EAN 4014651414914

BENNING
BENNING Elektrotechnik und
Elektronik GmbH & Co. KG
Münsterstr. 135-137
DE-46397 Bocholt
www.benning.de
[email protected]
