Regel-, Steuer- und Meßgeräte > Mess- und Prüfgeräte

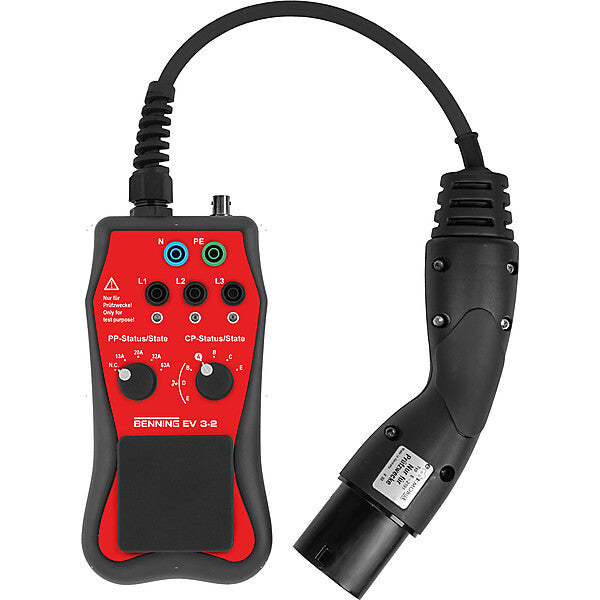

BENNING Messadapter Prfg. EVSE-Ladestat. EV 3-2
1.006,22 €
1.006,22 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 1 Stk.
Verpackungseinheit: 1 Stk.
1 auf Lager - Lieferung 1 bis 3 Werktage
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Art des Adapters | elektrisch |
| Verwendbar mit einem Multimeter | nein |
| Verwendbar mit einem Stromzange | nein |
| Verwendbar mit einem Prüfgerät für Geräte | nein |
| Verwendbar mit einem Installationstester | ja |
| Verwendbar mit einem Erdungsmesser | nein |
| Verwendbar mit einem Maschinentester | nein |
| Verwendbar mit einem Leistungsanalysator | nein |
| Verwendbar mit einem Prozesskalibrator | nein |
| Verwendbar mit einem Messgerät für Umwelteinflüsse | nein |
| Verwendbar mit einem Oszilloskop | nein |
| Verwendbar mit einer Wärmebildkamera | nein |
| Verwendbar mit einem Schwingungsmesser | nein |
| Verwendbar mit einem Ultraschall-Lecksucher | nein |
| Verwendbar mit Lasergeräten | nein |
| Geeignet für E-Mobility-Test | ja |
| Geeignet für Photovoltaik-Test | nein |
| Messkreiskategorie | CAT II |
| Max. Spannung Messkreiskategorie | 300 V |
| Steckverbindertyp Eingang | Commander-Prüfstecker |
| Steckverbindertyp Ausgang | Typ 2 Stecker |
| Max. Eingangsspannung | 430 V |
| Max. Ausgangsspannung | 430 V |
| Max. Eingangsstrom | 40 A |
| Max. Ausgangsstrom | 40 A |
| Schutzart (IP) | IP40 |
| Mit Koffer/Tasche | ja |
| Verschmutzungsgrad | 2 |
| Betriebstemperatur | 0..40 °C |
| Länge | 175 mm |
| Breite | 300 mm |
| Höhe | 125 mm |
Beschreibung
Benning EV 3-2. Der Prüfadapter ermöglicht mit dem Installationsprüfgerät BENNING IT 200/BENNING IT 130 die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäß DIN VDE 0100-600 und DIN VDE 0105-100 durchzuführen. Kompatibel für 1- und 3-phasige Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder. Ermöglicht die sichere Kontaktierung des Installationsprüfgerätes mit der Ladestation. Simuliert für die Ladestation ein Elektrofahrzeug mit unterschiedlichen Zuständen. Drehschalter Proximity Pilot PP (Kabelsimulation): Simulation unterschiedlicher Strombelastbarkeiten (Kodierungen) der Ladekabel. Drehschalter Control Pilot CP (Fahrzeugsimulation): Simulation unterschiedlicher Fahrzeugzustände, wie A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung), D (laden mit Belüftung) und E (Kurzschluss zwischen CP-PE). Separate Phasenanzeigen (L1/L2/L3) durch drei LEDs sobald Ladestation Energie bereitstellt. Prüfsteckdose und 4 mm Buchsen (L1/L2/L3/N/PE) für die einfache Verbindung mit Installationsprüfgerät. BNC-Anschluss zur Messung des pulsweitenmodulierten CP-Signals der Ladestation mit Oszilloskop. Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert). Länge der Prüfleitung: 0,3 m. Inklusive Schutztasche.
Hersteller-Informationen
Art.-Nr. 044169
EAN 4014651441699
BENNING Elektrotechnik und
Elektronik GmbH & Co. KG
Münsterstr. 135-137
DE-46397 Bocholt
www.benning.de
[email protected]
Dokumente
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
