Verteilungen, Sicherungsmaterial > Überspannungsschutz

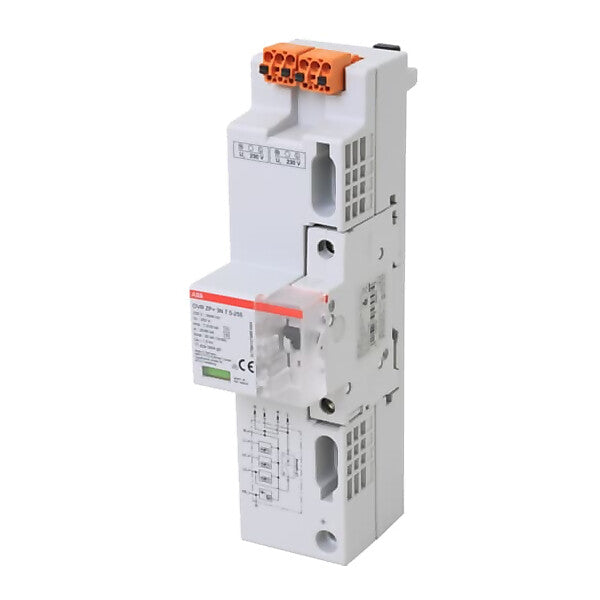

ABB TT/TN-S Kombi-Ableiter OVR ZP+ 3N,12,5kA OVRZP+3N12.5-255MCB6
Verpackungseinheit: 1 Stk.
2 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 7 bis 14 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | ja |
| Netzform TN-C | nein |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform sonstige | nein |
| Polzahl | 4 |
| Blitzstoßstrom (10/350 µs) | 12,5 kA |
| Max. Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Schutzpegel | 1,5 kV |
| Schutzpegel L-N | 1,5 kV |
| Schutzpegel L-PE | 1,5 kV |
| Schutzpegel N-PE | 1,5 kV |
| Folgestromlöschfähigkeit | 25 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | -1 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | -1 A |
| Montageart | Sammelschiene |
| Baugröße | 2 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 50 mm² |
| Fernsignalisierung | nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Integrierte Vorsicherung | nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät | nein |
| Spannungsschaltende Funkenstreckentechnologie | nein |
| Überstromgeschützter Spannungsabgriff | nein |
| Schutzart (IP) | IP20 |
Beschreibung
Anwendung: Gebäude mit äußerem Blitzschutz (BSK III/IV) und zur Erfüllung der Anforderungen zum Blitz- und Überspannungsschutz der elektrischen Anlage nach der Blitzschutznorm DIN VDE 0185-305 Teil 1-4.
Hersteller-Informationen
Art.-Nr. 2CTB815799R3100
EAN 3660308528124
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]
Dokumente
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
