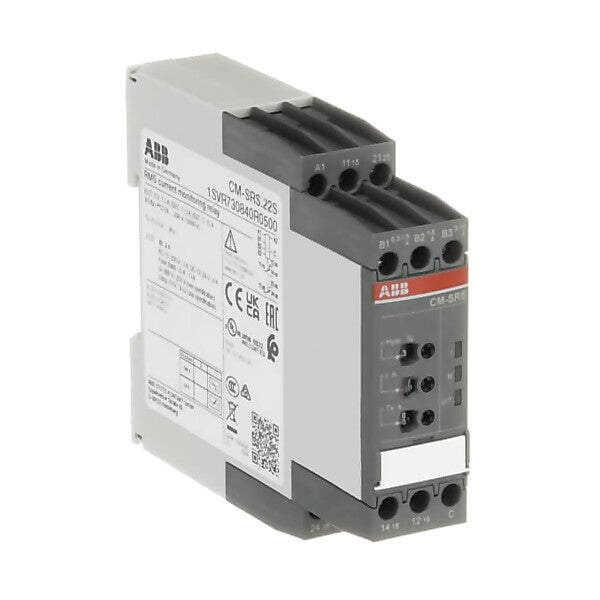

ABB Stromüberwachungsrelais 2We 0,3-15A CM-SRS.22S 24-240V
Verpackungseinheit: 1 Stk.
3 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 7 bis 14 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses | sonstige |
| Mit abnehmbaren Klemmen | nein |
| Externe Stromversorgung erforderlich | ja |
| Spannungsart der Versorgungsspannung | AC/DC |
| Versorgungsspannung AC 50 Hz | 24..240 V |
| Versorgungsspannung AC 60 Hz | 24..240 V |
| Versorgungsspannung DC | 24..240 V |
| Stromart | AC/DC |
| Strommessbereich | 0,3..15 A |
| Ansprechwert Stromstärke 1 | 0,3..15 A |
| Ansprechwert Stromstärke 2 | 0,3..15 A |
| 1-Phasen-Unterstrom möglich | ja |
| 3-Phasen-Unterstrom möglich | nein |
| 1-Phasen-Überstrom möglich | ja |
| 3-Phasen-Überstrom möglich | nein |
| 1-Phasen-Fenster möglich | ja |
| 3-Phasen-Fenster möglich | nein |
| Enthält Funktion Gleichspannung-Unterstrom | ja |
| Enthält Funktion Gleichspannung-Überstrom | ja |
| Funktion Gleichstrom-Fenster | ja |
| Min. einstellbare Ansprechverzögerungszeit | 0 s |
| Max. zulässige Ansprechverzögerungszeit | 30 s |
| Min. einstellbare Rückfallverzögerungszeit | 0 s |
| Max. zulässige Rückfallverzögerungszeit | 30 s |
| Externer Stromwandler | nein |
| Anzahl der Kontakte als Öffner | 2 |
| Anzahl der Kontakte als Schließer | 2 |
| Anzahl der Kontakte als Wechsler | 2 |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung AC 50 Hz | 230 V |
| Betriebsspannung AC 60 Hz | 230 V |
| Bemessungsschaltstrom | 4 A |
| Breite | 22,5 mm |
| Höhe | 85,6 mm |
| Tiefe | 103,7 mm |
Beschreibung
Über- und Unterströmen zwischen 3 mA und 15 A. Die Geräte mit dem maximalen Messbereich
von 1 A sind in zwei verschiedenen Anschluss-Versionen verfügbar. Sie haben die Wahl
zwischen der bewährten Schraubanschlusstechnologie (Doppelkammer-Kasten-Anschlussklemmen)
und der werkzeuglosen Easy Connect Anschlusstechnik (Push-in-Klemmen). Geräte
mit einem Messbreich von maximal 15 A sind mit Schraubanschlusstechnologie verfügbar.
Hersteller-Informationen
Art.-Nr. 1SVR730840R0500
EAN 4016779852258
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]
