Industrietechnik/Automation > Schütze, Relais, Lastschalter

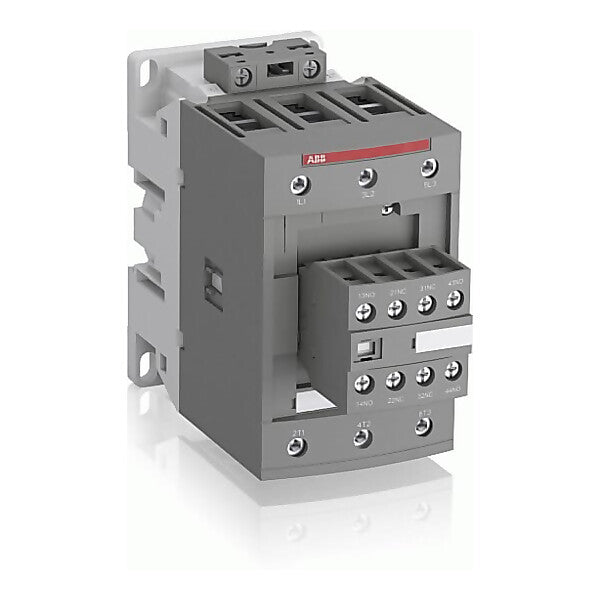

ABB Schütz 100-250V 50/60Hz-DC AF96-30-22-13

Leistungsschütz zum Schalten von Wechselstrom

Art.-Nr.
V-E4-8951260
EAN
3471523133433
Hersteller-Art.-Nr.
1SBL407001R1322
Hersteller
ABB
Herstellerprogramm
AF96
Zolltarifnummer
85365080

694,01 € UVP*

331,66 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

4 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Bemessungssteuerspeisespannung AC 50 Hz	100..250 V
Bemessungssteuerspeisespannung AC 60 Hz	100..250 V
Bemessungssteuerspeisespannung DC	100..250 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690..1000 V
Betriebsspannung AC 60 Hz	690..1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	130 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	105 A
Bemessungsbetriebsleistung bei AC-3, 400 V	45 kW
Bemessungsbetriebsleistung NEMA	55,9275 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	70 mm
Höhe	125,5 mm
Tiefe	149 mm

Beschreibung

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Hersteller-Informationen

Art.-Nr. 1SBL407001R1322
EAN 3471523133433

ABB
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]

Dokumente

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
