Industrietechnik/Automation > Schütze, Relais, Lastschalter

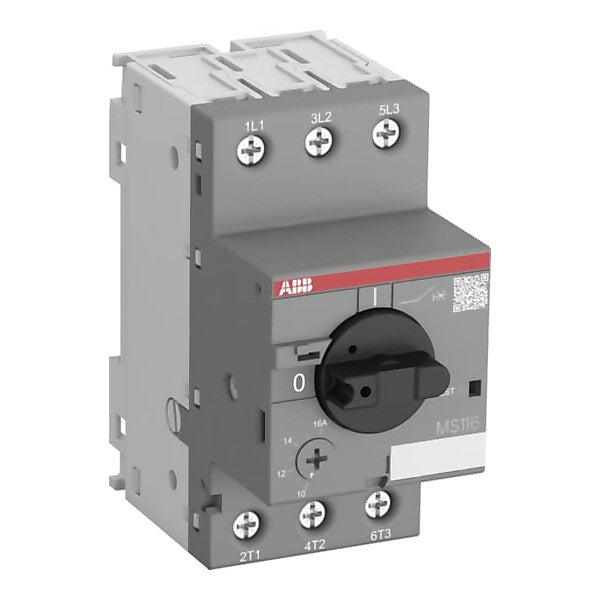

ABB Motorschutzschalter 4,00-6,30A MS 116-6,3
112,46 €
UVP*
53,80 €
53,80 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 1 Stk.
Verpackungseinheit: 1 Stk.
Wird bestellt - Lieferzeit 7 bis 14 Werktage
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Überlastauslöser Stromeinstellung | 4..6,29999999 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 78,8..78,79999999 A |
| Mit thermischem Überlastschutz | ja |
| Phasenausfallempfindlich | ja |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 6,3 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 2,2 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 2,2 kW |
| Verlustleistung | 5,4 W |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drehknopf |
| Gerätebauart | Komplettgerät im Gehäuse |
| Mit integriertem Hilfsschalter | nein |
| Mit integriertem Unterspannungsauslöser | nein |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 75 kA |
| Schutzart (IP) | IP20 |
| Höhe | 90 mm |
| Breite | 45 mm |
| Tiefe | 85,6 mm |
Beschreibung
Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Hersteller-Informationen
Art.-Nr. 1SAM250000R1009
EAN 4013614320323
ABB AG
GB ABB STOTZ
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.abb.de/asj
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
